SCBH15型非晶合金干式变压器
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
福乐电气有限公司一家是专业从事电力变压器,高低压开关柜及配套产品的生产制造、科研开发、产品销售为一体的企业,公司坐落于中国电器之都-柳市镇七里港工业区。多年来,公司形成了一套完整的研发、生产销售、服务为一体的经营模式,是国内变压器行业的领先企业。
企业凭借国内先进的技术、生产及检测设备,按照ISO9000质量认证体系的运行标准,采用计算机辅助设计,为客户提供符合各类不同使用场景的环保、节能、低碳的优质产品,以满足市场和不同客户根本要求。产品达到了IEC和国家标准。目前公司生产的S11、S13、S20、S22系列10kV级、20kV级、35kV级油浸式变压器;SCB10、SCB13、SCB14、SCB18系列10kV级,20kV级和35kV级环氧浇注干式电力变压器;SH15、SCBH15、SCBH17型非晶合金电力变压器;YB预装式变电站;ZGS型组合式变电站;光伏发电升压式变压器、高过载变压器、有载调容调压变压器。产品分别通过国家电器产品质量监督检验中心、并获得注册型号备案证书。产品还通过中国质量认证中心能效产品,国家电能认证中心的PCCC产品认证。

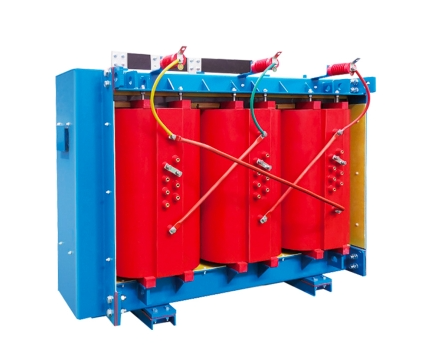

产品图片

SCBH15型非晶合金干式变压器
产品概述
非晶合金干式变压器无油,没有燃烧的危险,安装在室内,可深入负荷中心以适应高密度负荷的现代大城市发展的需要。空载负载损耗大幅降低,是当代最先进的节能型干式变压器。
主要功能和特点
本产品具有空载损耗低、无油、阻燃自熄、耐潮,抗裂和免维修等优点。凡是现在使用普通干变的场所都可由非晶干变所取代,可用于高层建筑、商业中主、地铁、机场、车站、工矿企业和发电厂。特别适合于易燃、易爆等防火要求高的场所安装使用。
技术参数
额定容量 (KVA) Rated capacity | 电压组合及分接范围(kV) Voltage combination and tapping range | 联结组标号 Lable of connecting group | 空载损耗 (W) No-Load loss | 负载损耗 (W) Load loss | 空载电流 (%) No-Load current | 阻抗电压 (%) Impedance Voltage | ||||||||||||||||||||||||||||||||
高压(kV) High Voltage | 高压分接范围(%) High voltage tapping range | 低压(kV} Low Voltage | ||||||||||||||||||||||||||||||||||||
30 | 6 6.3 10 10.5 11 | ±5±2x2.5 | 0.4 | Dyn11 | 70 | 710 | 1.6 | 4 | ||||||||||||||||||||||||||||||
50 | 90 | 1000 | 1.4 | |||||||||||||||||||||||||||||||||||
80 | 120 | 1380 | 1.3 | |||||||||||||||||||||||||||||||||||
100 | 130 | 1570 | 1.2 | |||||||||||||||||||||||||||||||||||
125 | 150 | 1850 | 1.1 | |||||||||||||||||||||||||||||||||||
160 | 170 | 2130 | 1.1 | |||||||||||||||||||||||||||||||||||
200 | 200 | 2530 | 1.0 | |||||||||||||||||||||||||||||||||||
250 | 230 | 2760 | 1.0 | |||||||||||||||||||||||||||||||||||
315 | 280 | 3470 | 0.9 | 6 | ||||||||||||||||||||||||||||||||||
400 | 310 | 3990 | 0.8 | |||||||||||||||||||||||||||||||||||
500 | 360 | 4880 | 0.8 | |||||||||||||||||||||||||||||||||||
630 | 420 | 5880 | 0.7 | |||||||||||||||||||||||||||||||||||
630 | 410 | 5960 | 0.7 | |||||||||||||||||||||||||||||||||||
800 | 480 | 6960 | 0.7 | |||||||||||||||||||||||||||||||||||
1000 | 550 | 6130 | 0.6 | |||||||||||||||||||||||||||||||||||
1250 | 650 | 9690 | 0.6 | |||||||||||||||||||||||||||||||||||
1600 | 760 | 11730 | 0.6 | |||||||||||||||||||||||||||||||||||
2000 | 1000 | 14450 | 0.5 | |||||||||||||||||||||||||||||||||||
2500 | 1200 | 17170 | 0.5 | |||||||||||||||||||||||||||||||||||
1600 | 760 | 12960 | 0.6 | 8 | ||||||||||||||||||||||||||||||||||
2000 | 1000 | 15960 | 0.5 | |||||||||||||||||||||||||||||||||||
2500 | 1200 | 18890 | 0.5 |
