S(B)H□-M型非晶合金卷铁芯电力变压器

联系人：乐庸飞
联系电话：0577-6272****
企业地址浙江省-温州市
详细地址浙江省乐清市柳市镇楼下村(慎江阀门有限公司内)
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
福乐电气有限公司一家是专业从事电力变压器，高低压开关柜及配套产品的生产制造、科研开发、产品销售为一体的企业,公司坐落于中国电器之都-柳市镇七里港工业区。多年来，公司形成了一套完整的研发、生产销售、服务为一体的经营模式，是国内变压器行业的领先企业。 企业凭借国内先进的技术、生产及检测设备，按照ISO9000质量认证体系的运行标准，采用计算机辅助设计，为客户提供符合各类不同使用场景的环保、节能、低碳的优质产品，以满足市场和不同客户根本要求。产品达到了IEC和国家标准。目前公司生产的S11、S13、S20、S22系列10kV级、20kV级、35kV级油浸式变压器；SCB10、SCB13、SCB14、SCB18系列10kV级，20kV级和35kV级环氧浇注干式电力变压器；SH15、SCBH15、SCBH17型非晶合金电力变压器；YB预装式变电站；ZGS型组合式变电站；光伏发电升压式变压器、高过载变压器、有载调容调压变压器。产品分别通过国家电器产品质量监督检验中心、并获得注册型号备案证书。产品还通过中国质量认证中心能效产品，国家电能认证中心的PCCC产品认证。

产品图片

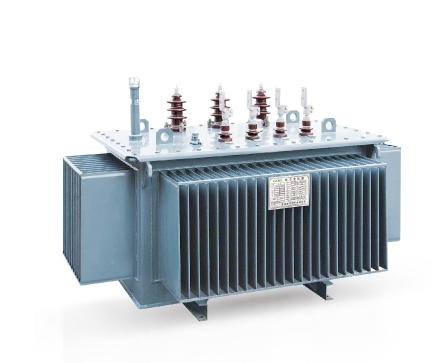

S(B)H□-M型非晶合金卷铁芯电力变压器


产品概述


一个世纪以来，电力变压器原理未曾改变，随着年代的推进，先进生产设备日臻完善，我公司生产的非晶合金卷铁芯变压器是用新型导磁材料——非晶合金卷绕制作铁芯而成的变压器，它比硅钢片作铁芯变压器的空载损耗下降的80%左右，空载电流下降约80%，是目前节能效果较理想的配电变压器，特别适用于农村电网和发展中地区等负载率较低的地方。非晶合金铁芯配电变压器空载损耗低、节能、环保优势明显，符合我国政府倡导的“节约资源，保护环境，建设节约型社会”产业政策。油浸变压器还可减排CO、SO、NOx等有害气体，被称为二十一世纪的“绿色材料”。

型号及特点



产品符合标准

GB 1094.1- 2013《电力变压器第一部分:总则》
GB 1094.2- 2013《电力变压器第二部分:温升》
GB 1094.3- 2017《电力变压器第三部分:绝缘水平和外绝缘空间间隙》
GB 1094.5- 2008《电压变压器第五部分:承受短路的能力》
GB/T 25446-2010《油浸式非晶合金铁芯配电变压器技术参数和要求》
GB/T 1094.10-2003 《电力变压器第10部分: 声级测定》
IEC 60076《电力变压器》

产品特点

变压器铁芯用非晶合金带材卷制而成，空载损耗比S9型变压器降低80%左右，比JB/T 10318规定值低25%左右。

变压器低压采用铜箔线圈，增强变压器承受短路的能力。

变压器联结组采用Dyn11，减少谐波对电网的影响，改善供电质量。

油箱和箱盖焊为一体的全密封结构,延长使用寿命,免维修。
变压器采用真空注油，可完全排除线圈中气泡，确保绝缘性能稳定。
每台变压器出厂前都进行峰值电压高于国家标准25%的全波雷电冲击实验，确保变压器安全可靠运行。

带材宽度：142mm、170mm、213mm

A：铁芯窗高：150-1000mm
B：铁芯窗宽：65-500mm
C：铁芯叠厚：20-180mm
D：铁芯高度：带材宽度+4mm(环氧树脂涂层厚度)带材宽度+2mm(胶水涂层厚度)
E：铁芯接头叠厚：铁心叠厚Cx1.18mm外层最大带材周长3500mm

技术参数



SH15-M技术参数



额定容量 (KVA)
Rated capacity

电压组合及分接范围(kV)
Voltage combination and tapping range

联结组标号 Lable of connecting group

空载损耗 (W)
No-Load
loss

负载损耗 (W)
Load loss

空载电流 (%)
No-Load
curre nt

短路阻抗 (%)
Short circuit impedance

高压(kV)
High-
Voltage

高压分接范围(%) High voltage tapping range

低压(kV)
Low-
Voltage

30






6
6.3
10
10.5
11







±5±2x2.5







0.4







Dyn11

33

600

1.70





4.0

50

43

870

1.30

63

50

1040

1.20

80

60

1250

1.10

100

75

1500

1.00

125

85

1800

0.90

160

100

2200

0.70

200

120

2600

0.70

250

140

3050

0.70

315

170

3650

0.50

400

200

4300

0.50

500

240

5150

0.50

630

320
380
450

6200
7500
10300

0.30
0.30
0.30



4.5

800

1000

1250

530

12000

0.20

1600

630

14500

0.20

2000

750

17400

0.20


5

2500

900

20200

0.20



SH16-M技术参数



型号
Type

电压组合(kV)
Voltage combination

联结 方式 Conn-
ecting way

空载 损耗 (W) No-
Load loss

负载 损耗 (W)
Load loss

空载 电流 (%) No-
Load current

阻抗 电压 (%) Impe-
dance voltage

外形尺寸(mm)
size

安装底座中心
Center of installation base
(L2xL1/4-ØD)
mm

油重 (kg)
Weight of oil

总重 (kg)
Total weight

高压
High-
Voltage

高压分 接范围 (%)
High voltage tapping range

低压
Low-
Voltage


L


H


B

SH16-M-50/10




6
6.3
6.6
10
10.5
11 (20)





±2 x2.5
±31 x2.5






0.4





Dyn11
Yyn0

38

870

0.9

4.0

950

1040

620

400x550/4-Ø14

160

680

SH16-M-100/10

58

1500

0.7

4.0

1060

1070

770

400x660/4-Ø14

190

890

SH16-M-160/10

78

2200

0.5

4.0

1060

1150

930

400x870/4-Ø19

250

1190

SH16-M-200/10

90

2600

0.5

4.0

1110

1170

930

550x870/4-Ø19

270

1300

SH16-M-250/10

110

3050

0.5

4.0

1180

1180

1010

550x870/4-Ø19

300

1460

SH16-M-315/10

130

3650

0.4

4.0

1180

1180

1010

550x870/4-Ø19

240

1400

SH16-M-400/10

160

4300

0.4

4.0

1200

1180

1010

550x870/4-Ø19

280

1660

SH16-M-500/10

190

5150

0.4

4.0

1270

1200

1160

660x1070/4-Ø19

300

1950

SH16-M-630/10

230

6200

0.3

4.5

1450

1330

1240

820x1070/4-Ø14

480

2450

SH16-M-800/10

280

7500

0.3

4.5

1520

1460

1380

820x1070/4-Ø19

520

2900

SH16-M-1000/10

330

10300

0.3

4.5

1720

1510

1460

820x1070/4-Ø19

680

3500

SH16-M-1250/10

390

12000

0.2

4.5

1785

1690

1330

820x1070/4-Ø19

800

3980

SH16-M-1600/10

470

14500

0.2

4.5

1880

1970

1380

820x1070/4-Ø19

850

5300

SH16-M-2000/10

570

17400

0.2

5.0

2080

1965

1540

820x1070/4-Ø19

1310

6150

SH16-M-2500/10

680

20200

0.2

5.0

2400

2350

1500

820x1070/4-Ø19

1850

8200



■产品绝缘水平


电压等级
Voltage class
(kV)

设备最高电压有效值
Effective value of
max voltage of equipment
(kV)

额定短时工频耐受电压有效值kV/分钟 Effective value of rated short duration power frequency withstand
voltage KV/min

额定雷电冲击耐受电压全波峰值(kV) Full wave peak value of rated lightning impulse withstand voltage

≤1

≤1.1

5

-

6

6.9

25

75

10

11.5

35

95

20

23

50

125
