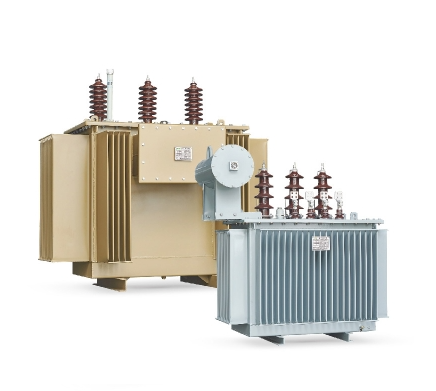

10kV级S20系列油浸式电力变压器

产品概述

我公司生产的三相油浸式配电变压器，器身采用了新型绝缘结构，提高了抗短路能力；铁芯由高质量冷轧硅钢片制成；高压绕组均选用优质无氧铜线为材料，并采用多层圆筒式结构；所有紧固件均采用特殊防松处理。

产品具有高效率，低损耗的特点，可节省大量的电耗和运行费用，社会效益显著，是国家推广的高新技术产品。

型号及特点

正常使用条件

海拔高度不超过1000m;
环境温度：最高气温+40℃；
最高日平均气温+30℃；
最高年平均气温+20℃；
户外最低气温-25℃。

变压器产品标准

GB 1094.1-2013
GB 1094.2-2013
GB 1094.3-2017
GB 1094.5-2008
GB/T 6451-2015
GB 20052-2020
IEC 60076

性能技术指标

产品标准 :GB 1094.1-5 GB/T 6451-2015
额定高压：11, 10.5, 10, 6.3, 6kV
额定低压：0.4kV
联结组别：Dyn11或Yyn0
高压分接范围：±5%或±2x2.5%
绝缘水平 ：LI75AC35/LI0AC5
频率: 50Hz

可靠的结构

我公司在传统结构和成熟的技术基础上，做了许多改进，如采用了：
带纵向油道的螺旋式线圈，内部散热更好；
改进了线圈端面的有效支撑，抗短路电流能力更强；
采用了新的吊装结构和器身定位结构，保证在长途运输和运行中更为可靠；
我们还有很多独特而可靠的结构，为您服务；
选用更高性能水平的变压器，将具有更高水平的技术含量。

优质的材料

选用电阻率更低的无氧铜线，并经过系列附加的表面处理，更光滑，无毛刺尖角，使变压器的负载损耗更低，电气性能更为可靠。
选用优质的硅钢片，随着性能水平的提升，采用单位损耗更低的硅钢片，使变压器空载损耗更低。
选用优质层压木绝缘件，绝不开裂，即使在短路电流作用下，也纹丝不动。
选用经过深层过滤的变压器油，更低的含水，含气，含杂质水平，变压器工作更加可靠。
选用优质橡胶密封材料，有效防老化，杜绝渗漏。
所有原材料经过的质检，所有原材料厂家均经过按照国家标准IS09000的严格审查。

技术经济性能好

与S11系列相比分别下降了10%、24%、46%．因而使运S22系列产品在S20系列的基础上，空载损耗平均降低了产品使用寿命增加一倍多，即使在超负载20%的条件下<span background-color:#ffffff;font-size:14px;"="" style="box-sizing: border-box;">仍可长期运行，产品运行噪音降低2-4分贝。

卷铁芯(R)

选S20(M)R-中的R表示铁芯采用卷铁芯，采用优质低单位的损耗冷轧硅钢片，无需冲剪，冲孔，消除了传统铁芯的横向、纵向接缝。
从而获得更低的空载电流，使变压器的无功损耗水平更低。从而获得更低的噪声水平，让变压器更加环保。
整体式铁芯，夹件主要是夹紧线圈，从而进一步加强了线圈的抗短路电流能力。

全密封(M)

选S20(M)R中的M表示油箱采用全密封结构，全密封式配电变压器与普通油浸式变压器相比，取消了储油柜，油箱的波翅代替油管作为冷却散热元件，波纹油箱由优质冷轧薄板在专用生产线上制造，波翅可以随变压器体积的涨缩而涨缩，从而使变压器与大气隔绝，防止和减缓油劣化和绝缘受潮，增强运行可靠性，正常运行免维护。
波纹油箱表面经去油、去锈、磷化处理后用三防(防雨、防潮、防盐雾)漆涂装，适合在冶金、石化、矿山等环境下使用。

技术参数
