六氟化硫气体泄漏在线监测 型号DXDL-SF/ZX
1.1 监测意义
随着电力系统的不断发展，SF6电气设备应用越来越**。纯净的SF6气体无色无味无毒，且不燃，比重是空气的5倍。当装有SF6设备的配电装置室发生泄漏后，SF6气体在低层空间积聚到一定浓度后，如果工作人员进入室内，会发生大脑缺氧，甚至快速窒息等严重人身安全事故。另外，在电弧以及局部放电、高温等因素影响下，SF6气体会产生如SF4、S2F2、SOF2等高毒分解物，某些分解物遇水产生腐蚀性电解质，这些不仅对人身安全构成严重威胁，而且危害电气设备的正常运行。《电业安全工作规程》（发电厂和变电站部分）特别规定，装有SF6设备的配电装置室必须保证SF6浓度小于1000ppm，除须装设强力通风装置外，还必须安装能报警的氧量仪和SF6气体浓度检测报警仪等监测装置。
1.2 产品介绍

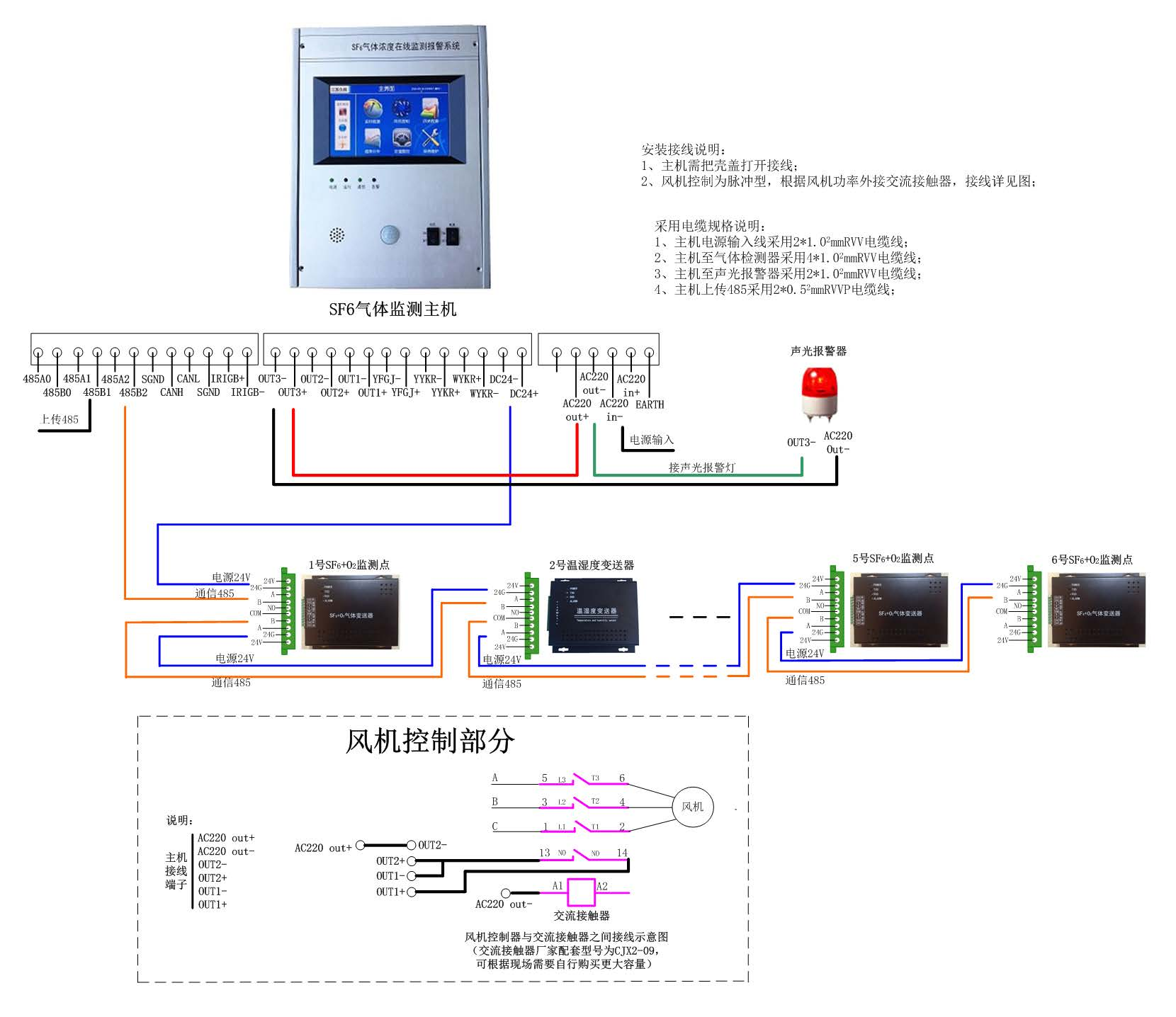

SF6气体浓度在线监测报警系统（以下简称本系统），是根据当前电力系统强调安全生产的形势，为在安装有SF6设备的配电装置室的工作人员提供人身健康安全保护而量身设计、开发的智能型在线监测系统。系统图如下
1.3 技术特点
l 环境中SF6气体浓度检测功能
l 环境中氧气浓度检测功能
l 环境中温、湿度检测功能
l 环境中所有监测点的遥测和遥信实时显示功能
l 环境中所有监测点报警信息实时显示功能
l 定值整定功能
l SF6气体浓度超标和缺氧报警功能
l 缺氧或SF6浓度超标，强制排风功能
l 报警时风机自动启动功能
l 定时自动排风功能
l 手动强制开启或关停全部风机,
l 历史数据查询、显示和存储功能
l 遥测值历史曲线趋势查询、显示功能
l 进入GIS室自动播报当前环境状态功能
l 不同区域多监测点配置功能
l 多点组网功能，可提供通讯规约与变电站后台数据库对接(预留)
l 提供通用通信接口，预留与后台监控及消防系统对接功能(预留)
l 报警信息存储、记录功能
l 声光、语音报警功能
l 远程报警功能
l 人体红外探测感应功能
l 数据远传功能
1.4 技术参数
l 工作电压：AC/DC 220V±10%,50Hz
l 功 耗： 额定电压下＜10W
l 精度等级： 2.5级
l SF6气体浓度测量范围：0-3000ppm
l SF6浓度超限报警点：1000ppm（国标值），精度＜5%FS
l 氧气含量检测范围：0-25%
l 缺氧报警点：18%（国标值），精度＜1%FS
l 温度检测范围：-30—+99℃(精度±0.5℃)
l 湿度检测范围：10-99%RH：精度±0.5％RH
l 风机输出电源接点：6A；
l 远传通信方式：485/Ethernet
l 现场主机外型尺寸(mm)：L330×W250×H65
l SF6和氧气探测单元尺寸(mm) ：L162×W150×H38
l 温湿度探测单元尺寸(mm)：L162×W150×H38
l 监测历史数据存储能力：500万条；
l 触摸显示屏大小：7英寸
l 主机与探测单元安装方式：壁挂式
l 工作环境温度： -25℃～70℃
l 工作环境湿度： ≤95％
