避雷器在线监测系统 DXDL-BLQ/ZX

在线监测技术是在设备运行情况下，利用高灵敏度的传感器连续提取能够反映电气设备绝缘状态的信息参量，根据其数值的大小及变化趋势运用智能技术，对设备的可靠性实时诊断和对剩余寿命做出预测，根据诊断结果制定出检修方案，为状态维修提供依据。利用在线监测技术实现状态维修具有以下优点：

　持续、准确、真实反映设备在运行电压下的绝缘性能和设备状态。

　有效提高设备运行水平和可靠性，降低设备事故率。

　节约大量的设备维修资金和减少停电检修时间。

　**限度的延长设备运行寿命。

将在线监测和预防性试验结合起来，根据在线监测的结果合理安排预防性试，延长预防性试周期，是逐步推行状态检修的有效途径。

1、高精度零磁通微电流传感器，测量速度快，精度高。

2、采用了交流高速采样数字信号处理技术，数据准确、有效。

3、采用高速现场总线技术，通讯安全、稳定、可靠，增加了系统的抗干扰能力

4、多层组合式电磁屏蔽技术，独特的结构设计。

5、结合**的人工智能技术，开发基于综合诊断法的故障诊断**系统。

6、采用了公司运行多年的软、硬件平台，运行稳定、可靠。

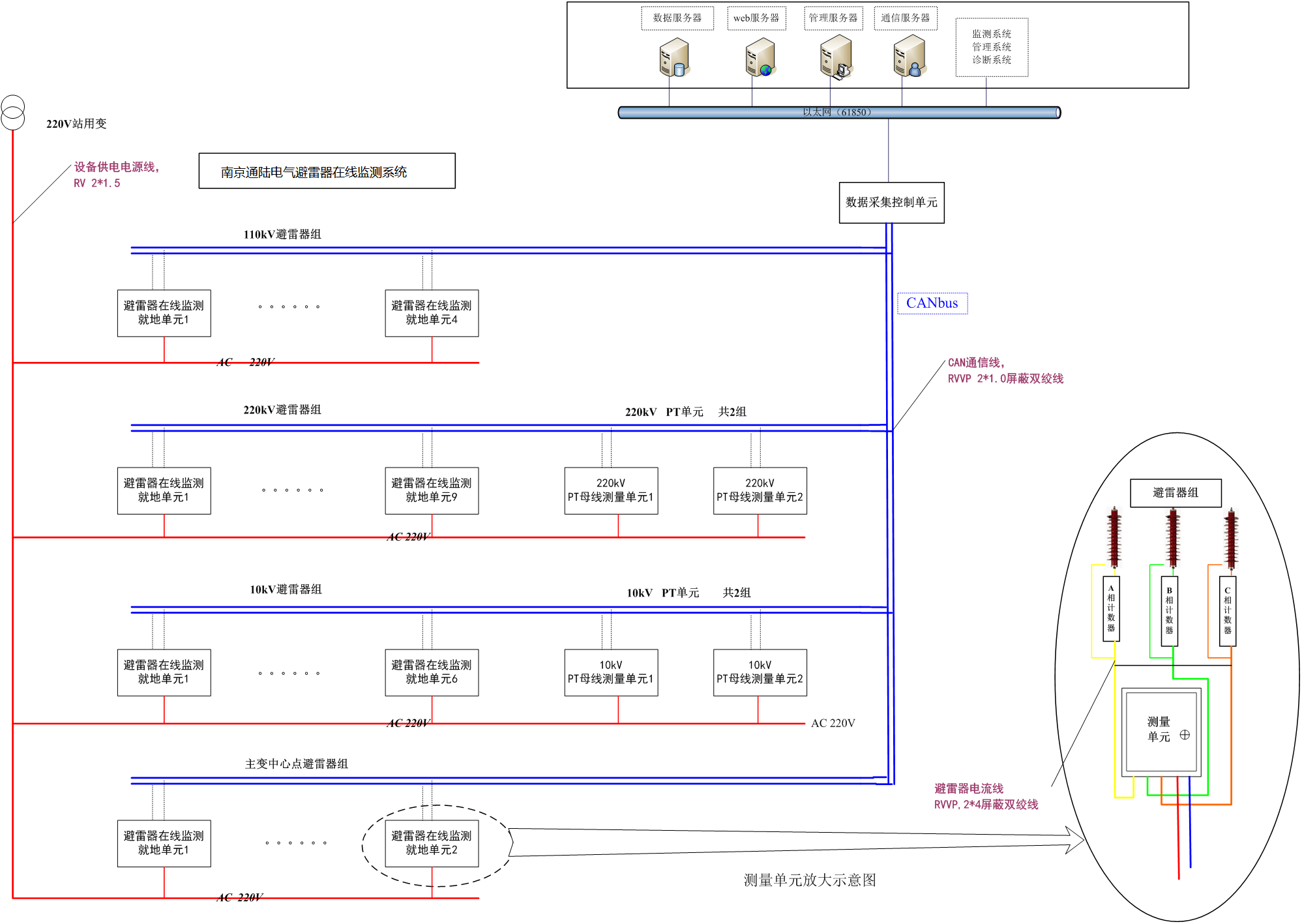

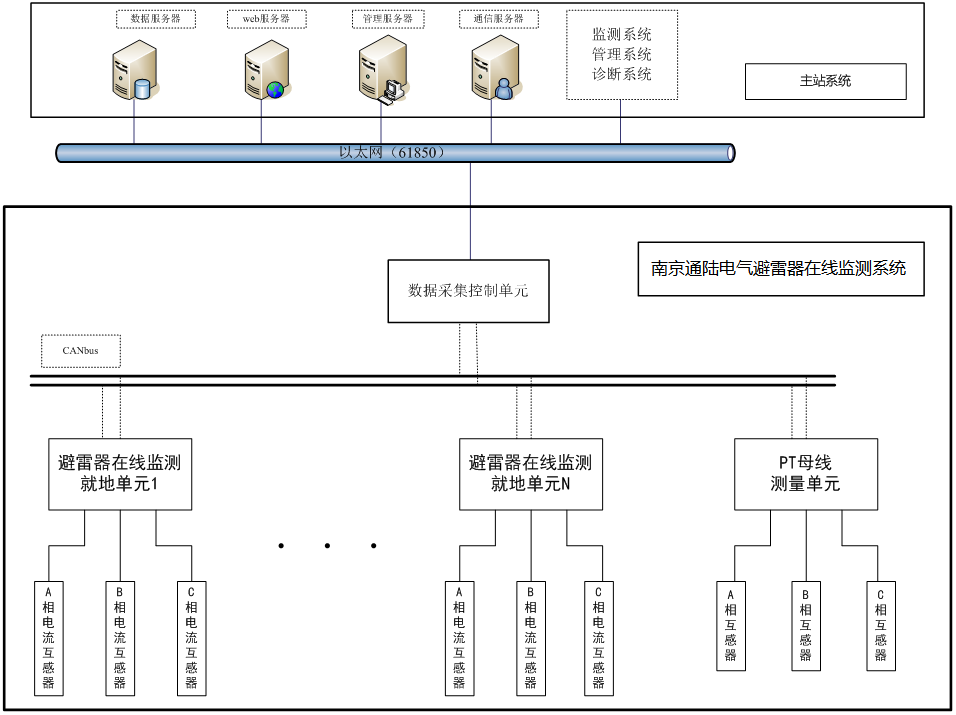

 DXDL-BLQ/ZX容性设备及避雷器在线监测系统架构

DXDL-BLQ/ZX系统根据组态功能可以分为传感器模块、就地模块、采集控制单元等若干部分，其中传感器完成对避雷器信号的模数转换，就地监测单元完成就地数据采集、运算及通信功能，采集控制单元作为系统的**控制将所有的就地单元数据采集、汇总、诊断分析，并完成全站数据跟主站的61850通信。

1.3 硬件模块示意图
