KYN28A-12(Z)(GZS1-12)型铠装移开式交流金属封闭开关设备

联系人:陈安
联系电话:0514-8299****
企业地址江苏省-扬州市
详细地址扬州市经济开发区华乐路81号2号楼
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
江苏鼎兴电力设备有限公司集产品开发,生产,销售,建设为一体,电动汽车集中式快速充电站的建设及运营;主要产品涉及新能源汽车充电、换电、新能源微网、智能检测及车载充电等领域的产品研发、制造及销售。 公司产品线涵盖新能源电动汽车充电设备、电动自行车充电设备、智能充换电设备及其他智能充电设备,掌握了智能控制、物联网、大功率等研发能力;同时生产销售高低压成套开关设备、箱式变电站、电力检测仪器,变压器试验设备,高压检测设备及相关检测检验服务。 公司生产部,售后服务部均是从事汽车充电桩及电力电缆行业多年的员工,有丰富的生产,调试,售后维修经验,并已形成一定的规模优势。 公司致力于研发,生产,并大力拓展在各地的办事处,向广大用户提供产品和服务。公司生产的产品可用于新能源汽车快速充电,电力,铁路,钢铁,石化,变压器等行业。公司严格管理,稳定生产高质量产品,同时以雄厚的技术力量和超前意识,构造鼎兴电力的生产品质。

产品图片

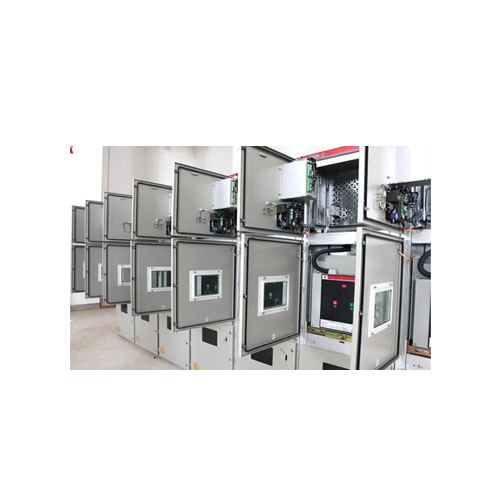

 KYN28高压开关柜

KYN28高压开关柜

KYN28A-12(Z)(GZS1-12)型铠装移开式交流金属封闭开关设备适用于三相交流额定电压12kV,额定频率50Hz电力系统,主要用于发电厂、变电站、工矿企业的变配电中心及大型高压电动机起动设备等,作为接受和分配电能之用,并对电路实行控制、保护及监测;可用于单母线、单母线分段系统或双母线系统。
  本产品符合GB3906《3~35kV交流金属封闭开关设备》、GB/T11022《高压开关设备和控制设备标准的共用技术要求》、IEC60298《额定电压1KV以上52KV及以下交流金属外壳开关设备和控制设备》、DL/T404《户内交流高压开关柜订货技术条件》标准的要求。


正常使用条件、

  1、环境温度:最高温度+40℃,最低温度-15℃;

  2、环境湿度:日平均不大于95%,月平均值不大于90%;

  3、海拔高度:1000迷以下;

  4、抗地震度;地震烈度不超过8度;

  5、水蒸气压力日平均值不超过2.2Kpa,月平均值不超过1.8kpa;

  6、周围空气应不含腐蚀性或可燃气体、水蒸气等明显污染;

  7、无严重污秽及经常性的剧烈振动;

  8、在超过GB3906规定的正常环境条件下使用时,由用户和制造厂协商。

  注:①相对湿度大于70%时应接通电加热器。

   ②凡海拔高度超过1000m的地方,按JB/Z102-71规定处理。

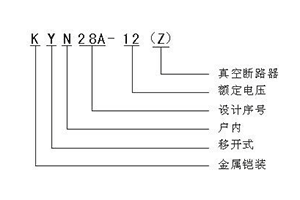

型号及含义

结构特点

  1、柜体结构采用敷铝锌板经多重折弯组装而成;精度高、抗腐蚀、重量轻、强度高、零配件通用性强。

  2、可配用VS1(ZN63)系列或进口VD4系列真空断路器,适用性广,可靠性高。

  3、手车设有工作、试验位置、各位置均有定位和显示装置,安全可靠。

  4、可配用电压互感器手车、计量手车、隔离手车、站用变落地手车等相同用途的手车具有互换性;

  5、更换断路器简单,互换性好;

  6、安全可靠有效的“五防”闭锁,防止误操作;

  7、柜体装有观察窗,可观察柜内元件的工作状态;

  8、防护等级高,可防止杂物和虫害侵入;开关柜的外壳防护等级达到IP4X,各隔室的防护等级为IP2X;

     9、柜体可靠墙安装、柜前维护、减少占地面积;

  10、各高压室均有泄压通道,确保人身安全;


  11、电缆室空间充裕、可连接多根电缆;

  12、断路器室和电缆室可分别加装加热器,防止凝露与腐蚀发生。

  13、断路器室和电缆室可根据用户要求分别加装照明装置,以方便维护及检修。

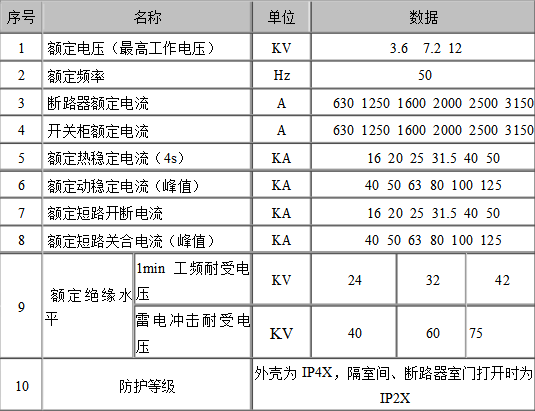

技术参数

订货须知

  1.主回路方案图或主回路系统图;

  2.控制回路电气原理图,端子排列图;

  3.开关设备布置平面图;

  4.柜体颜色(如无要求按公司标准);

  5.柜内元件清单(包括元器件名称、规格型号及数量);

  6.所需备品备件清单;

  7.如有特殊要求请附详细说明。
