绝缘铜包铝管母线（简称节能母线）

 绝缘铜包铝管母线简称节能母线（专利号200710027034.X）结构：1.铝管、2.铜管、3.导体屏蔽层、4.主绝缘、5.绝缘屏蔽层、6.接地屏、7.双层外护套：防止运输或安装过程中外护套受损，受潮，绝缘下降。8.表层电位为零。

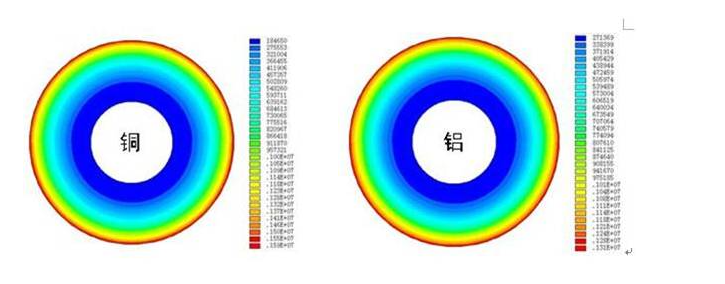

  根据集肤效应原理，合理搭配铜、铝管的厚度，提高铜的利用率，增大铜导体表面积，改善导体电流密度不均匀系数(铜系数8.6/50Hz)，壁厚2mm的铜管能分配约50%的电流；铝系数是4.82/50Hz，内侧铝管＞6mm约分配50%的电流，电流分布相对均匀，降低了交流电阻，减少损耗，温升降至30K。

1.导体创新

  1）降低导体温升：根据集肤效应原理，增大导体表面积，使其额定电流温升从50K降低至30K（降低40%），绝缘材料不易老化，并减少线路损耗，比传统母线节省电能23-64％（根据不同电流规格）；

  2）提高导体抗短路能力： 4倍额定电流短路、历时5分钟，母线温度仍低于100℃，可有效防止火灾与爆炸。

2.绝缘创新

  1）防闪络技术：采用一种新型高电压端头应力处理，使母线端头能够抗表面附着盐粉、煤粉或氧化铁等污秽物，在98%湿度的环境下，能够无闪络放电、安全运行。

  2）提高绝缘水平：10KV母线绝缘耐压试验由42KV/1min提高至60KV/5min,不击穿；

  3）增加水煮试验、确保母线密封性能，在潮湿、甚至泡水环境中均能安全运行，不受潮，不击穿；
