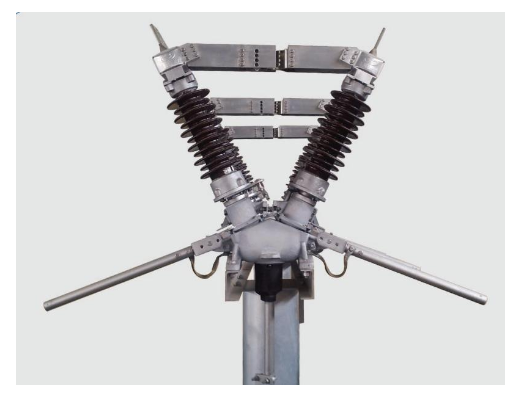

GW5-40.5/630-2500A三相隔离开关

▲导电部分
导电触指为自力型，依靠本身弹性变形维持接触压力，外加无磁、绝缘、隔热弹簧辅助。使接触压力长效保持。自洁型，触头触指合闸过程中，触指插入深度可达30mm,有效去除表面附着物，使接触良好。此外，触头触指全部镀银，有效减小电阻。
导电臂采用U型铝型材。
接线座为铝合金型材制成，与导电杆之间为铜软联结过度，结构简单，导电可靠，免维护。
▲传动部分
最新设计的(H) GW5- -40.5隔离开关传动部分由无级可调铝合金连杆完成，使安装调整准确、方便，运行可靠。基座与轴承座合为一体(简称轴承座)，使体积减小，结构简单。
轴承座采用高强度铝合金;转动法兰、传动杆接头、万向节采用精铸不锈钢、热镀锌或真空渗锌件。全部转动部分采用无油自润滑轴承，轴销采用不锈钢材质，确保20年免维护。
▲绝缘部分
采用瓷质绝缘子，爬电比距3.1cm/kV, IV级污秽地区。根据用户要求也可采用大爬距硅橡胶绝缘子。▲操动机构
操作机构可采用电动或手动。电动机构使用减速装置，使输入功率小，噪音低，耐磨损，操作轻松。
