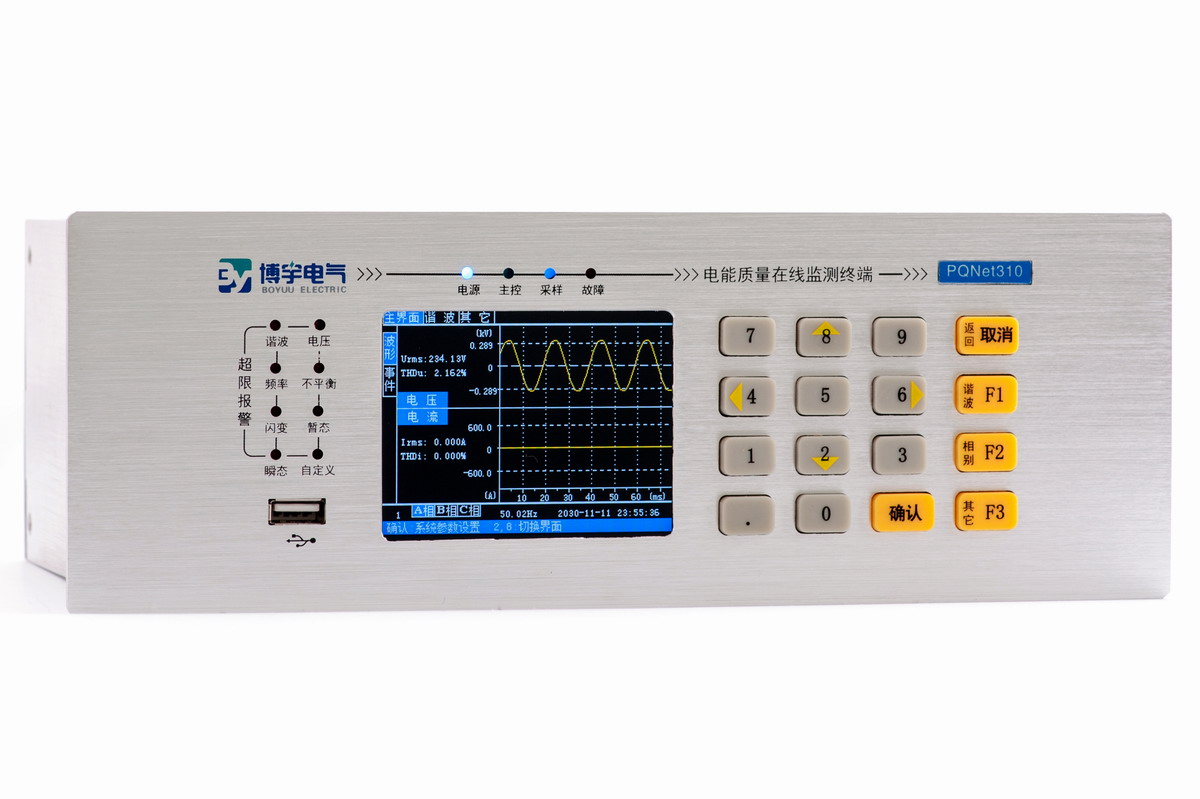

产品图片

PQNet系列在线式电能质量监测终端（以下简称“终端” ）是专门针对电能质量问题而开发设计的智能化数据采集处理终端。能够对电能质量数据进行全天候不间断监测。

 主要功能

1）  监测的主要电气量参数

       稳态电能质量参数：频率偏差、电压偏差、谐波（提供谐波及谐波群、子群）、间谐波（提供间谐波及间谐波群、子群）、电压波动、闪变、三相不平衡度及序分量。
稳态电能质量干扰录波：根据设定的稳态电能质量指标门限，同时触发电压电流录波。

       暂态电能质量参数：电压暂升、暂降、短时中断；
事件及其录波触发方式：门限触发，突变量触发，手动触发；电压电流同时录波。

       其它参数：基波及各次谐波有功功率、无功功率、视在功率；视在功率因数，相移功率因数；基波及各次谐波电压、电流有效值等。

2）  数据保存

终端可以本地保存监测数据，其中稳态数据能够保存2~6个月的记录，暂态数据能够保存总时长20~120分钟的录波数据（视分辨率而定）。

3）  通讯接口

提供了RS-485、以太网等多种通讯接口。

4）  显示功能

配备了TFT LCD，可实时显示三相电压、电流波形（相当于示波器功能，刷新率5次/S）；显示谐波幅值及柱状图、功率频谱柱状图及方向；显示其它电参量、设置参数等。

5）  时钟校对

配备GPS脉冲和IRIG-B码对时接口，实现时间的精准校对。同时具备NTP网络对时。

6）  U盘备份

在通讯线路故障或通讯条件不具备的情况下，用户可以将装置中保存的监测记录直接备份到U盘中。待回到监控中心，再将U盘中的记录导入数据库中。

7）  省电模式

在一定时间内若没有键盘操作行为，装置就会自动进入省电模式（关闭屏幕显示），但仍正常工作。当再次操作键盘，装置即退出省电模式。
