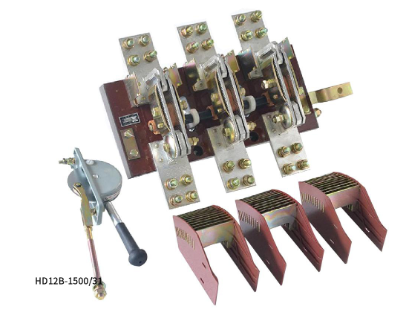

HD系列刀开关和HS系列刀形转换开关

HD系列开启式刀开关和HS系列刀形转换开关主要用于额定频率50HZ，额定工作电压为380V，直流额定工作电压220V，额定工作电流2500A及以下的配电电路中作为不频繁的手动接通和分断交、直流电路或作隔离之用。　

　注：3200A（3150A）、4000A规格由用户与制造厂协商供货。使用类别：AC-20A，DC-20A。

结构特征

　　1.开关系列中200～400A采用单刀片，600～1500A采用双刀片，触头压力均有两侧加装的片状弹簧来取得。刀片与外部导线连接的触头皆镀锡，加强表面保护和减小与外导线连接的接触电阻。
　　2.刀开关采用双刀片分布在静触头两侧，用片状弹簧和螺钉锁紧，在电网发生短路时，由于两刀片之间以及弹簧产生的电磁锁紧力，补偿了触头的斥力，从而能获得较高的电动稳定性。
　　3.产品的绝缘底板是采用电气性能优良和有足够强度的玻璃纤维增强塑料压制而成。
　　4.刀开关的导电部件固定于绝缘底板上，具有较高的绝缘能力和机械强度。

型号及含义

工作模式和特点
　　1.中央手柄式刀开关主要用于动力站，不切断带有电流的电路，作为电气隔离之用。
　　2.侧面操作手柄式刀开关，主要用于动力箱中。
　　3.中央正面杠杆操作机构式刀开关主要用于正面操作、后面维修的开关柜中，操作机构装在正前方。
　　4.侧方正面杠杆操作机构式刀开关主要用于正面操作、前面维修的开关柜中，操作机构可以在柜的两侧安装。
　　5.装有灭弧室的刀开关可以切断电流负荷，无灭弧室的刀开关只作电气隔离之用。

正常工作条件和安装条件
　　1.海拔高度不超过2000m。
　　2.环境温度不高于+40℃，不低于-5℃；24h的平均温度值不超过+35℃。
　　3.相对湿度不大于90%；同时该月的月平均最低温度不超过+25℃。
　　4.周围环境的污染等级为3级。
　　注：若预期使用在空气温度高于+45℃或低于-5℃～-25℃的环境，用户应与制造厂协商。

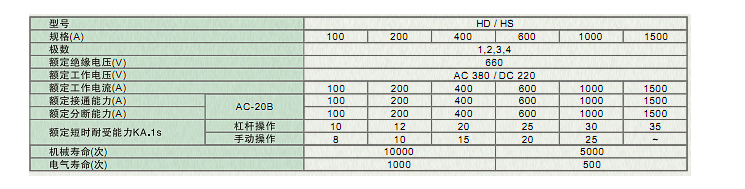

技术参数
