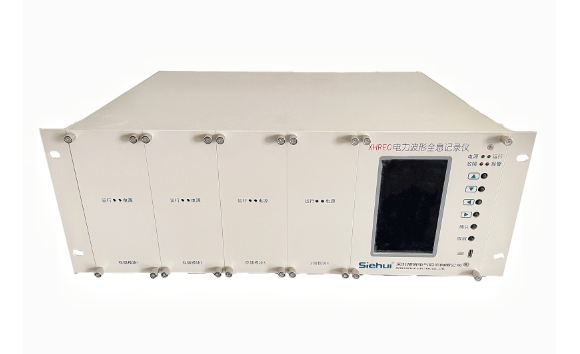

XHREC电力波形全息记录仪

一、产品介绍

本产品是一种电力波形全息记录仪及配套数据分析软件。电力波形全息记录仪可以采集16路模拟量通道(0V~300V/ 0A~100A)和16路开关量通道的数据，采样率51.2kS/s，不需设置阈值和触发值，记录仪超大的存储空间结合高效数据压缩算法，可连续记录存储1个月、6个月或1年的电力信息数据，可对故障进行完整性分析、对日常信息规律总结分析及对即将发生的故障进行预判等。

二、产品功能及特点

1、产品功能

本设备可实时在线监测电压、电流以及开关量瞬时状态，对监测信息进行采集、显示、存储和基本分析等操作，每个记录仪之间通过同步信号可以实现多记录仪的并列同步工作。

1）采集功能

电力波形全息记录仪可实时采集相同或不同电压等级电网的16路电压或电流模拟量的波形和16路开关量状态。

2）存储功能

连续存储不少于1个月、6个月或1年的数据量。

3）检索功能

具备时间顺序检索功能；

具备开关量事件检索功能；

具备数据简报特征检索功能。

4）显示分析功能

仪器配套数据分析软件，界面友好，操作简便直观，功能丰富完善；具备数据检索、数据（波形）显示、数据导出为COMTRADE格式文件、谐波分析、波形打印、运算分析等功能。

5）时钟同步和守时功能

提供B码和SNTP时间同步，外部同步时钟丢失情况下，每天误差不大于1s。

6）通讯功能

两个100/1000M网口，两路RS485串行总线接口，一个USB2.0接口，用于交互或与后台间通信；预留总线扩展接口，用于扩展功能（物联网、5G等）。

2、产品特点

1）全息记录

不需设置阈值和触发值，记录仪超大的存储空间结合高效数据压缩算法，可连续记录存储。

2）便捷操作

电力波形全息记录仪内设多个可循环存储且可热插拔的存储模块，记录仪可通过100/1000M网口远程传输录波数据进行在线分析，亦可以通过取走存储模块进行离线数据分析等操作。

3）先进压缩和解压算法

本产品采用先进的智能数据压缩和解压算法，既有较高的压缩效率，又有较高的时间效率。

4）先进数据索引、存储及检索算法

本产品在海量数据存储中，建立了一套高效数据索引存储及检索算法。

5）宽范围、高精度数据采集

宽范围、高精度数据采集，满足不同场合的需求。

三、技术指标

1）采样速率

16位分辨率，1024点/工频周波。

2）额定电气参数

交流电压额定值UN：100/√3V、100V；

交流电流额定值IN：1A、5A。

3）过载能力

交流电压回路：1.4倍长期工作，3倍运行10s；

交流电流回路：2倍长期工作，40倍允许1s。

4）测量精度

5）存储容量

记录仪内嵌4个存储模块，每个存储模块≥128GB。

6）开关量分辨率

测量的开关量动作分辨率≤0.1ms。
