FN25-12D型交流高压负荷开关

联系人：朱赞铭

联系电话：0577-62900080　

企业：浙江本色电力设备有限公司

企业地址浙江省-温州市

详细地址浙江省温州市乐清市柳市镇黄华第二工业区

厂家信息
产品信息
规格参数
技术文档

浙江本色电力设备有限公司座落在依山伴水、水陆交通便利的“中国电器之都”——柳市。紧靠世界地质文化遗产公园--雁荡山。公司专业从事电缆分支箱、欧式电缆接头、美式箱变、美式箱变配件、35KV及以下高压可分离连接器、高压绝缘件、DFW电缆分接箱、SF6开关柜、共箱式充气柜等产品的生产、销售。　　公司生产基地占地2000平方米。拥有先进的橡胶注射成型机、真空自动压力凝胶成型机、橡胶密炼机、高压检测设备、高分子材料检测设备等。　　多年来公司一直坚持10-35KV电缆附件专业化的生产，为断的符合欧标DIN47636和美标IEEE386的新型配电产品。35KV以下可分离连接器、冷缩电缆附件，先后按国际标准IEC60502-4和国内标准GB12706.4执行。　　公司自创建以来一直保持“以人为本，科技领先，追求卓越，诚信经营”的理念。为振兴民族工业发展，社会主义市场经济而努力。我们将恪守公司的宗旨生产，向国内外顾客提供优质的产品和服务。

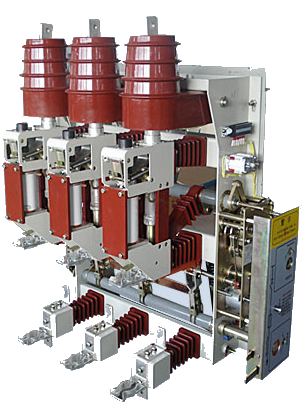

产品图片

FN25-12D型交流高压负荷开关

产品型号:FZN25-12系列交流高压负荷开关技术说明:
·概述
FN25-12D/630-20型交流高压负荷开关是三相交流50Hz，额定电压12kV的户内装置，适用于工矿、企业、配电所及变电站等场合，作为电气设施的保护和控制，用于分合负荷电流、闭环电流、空载变压器和电缆充电电流。
配有手动和电动机操作机构，便于实现电力系统的三遥控要求。
FN25-12D/T12531.5型交流高压真空负荷开关——熔断器组合电器是三相交流50Hz，额定电压12kV的户内装置，适用于工矿、企业、配电所及变电站等场合，作负荷控制和短路保护之用。配装的接地开关，可以承受短路电流。操作机构可手动和电动，便于实现电力系统的三遥控要求。
FN25-12D、FZRN25-12D型负荷开关和组合电器适用于三相环网或终端供电的市区配电站和工业用电设备中，作负荷控制和短路保护用。由于组合电器对变压器等电器设备的保护作用比断路器更可靠，更经济，特别适用于环网、双辐射供电单元和箱式变电站。

·技术参数

序号	项目		单位	参数
				FN25-12D/T630-20	FN25-12DR/T100-31.5
1	额定电压		kV	12
2	额定频率		Hz	15
3	额定电流		A	630	100
4	额定绝缘水平	1min工频耐受电压（有效值）	kV	灭弧室断口30；
				对地及相间42；隔离断口48
		雷电冲击耐受电压（峰值）	kV	对地及相间75；隔离断口85
5	额定动稳定电流（峰值）		kA	50
6	4S热稳定电流		kA	20
7	额定有功负载开断电流		A	630
8	额定闭环开断电流		A	630
9	额定电缆充电开断电流		A	10
10	额定开断空载变压器容量		kVA	1600
11	额定转移电流		A		2000
12	熔断器型号				SDLAJ-12，SFLAJ-12
13	撞击器输出能量		J		2-5（中等）
14	额定短路关合电流		kA	50
15	接地开关额定动稳定电流（峰值）		kA	50
16	接地开关2S热稳定电流		kA	20
17	辅助回路额定电压		V	AC DC220 AC DC110
18	机构寿命		次	10000

序号	项目		单位	参数
				FN25-12D/T630-20	FN25-12DR/T100-31.5
1	额定电压		kV	12
2	额定频率		Hz	15
3	额定电流		A	630	100
4	额定绝缘水平	1min工频耐受电压（有效值）	kV	灭弧室断口30；
				对地及相间42；隔离断口48
		雷电冲击耐受电压（峰值）	kV	对地及相间75；隔离断口85
5	额定动稳定电流（峰值）		kA	50
6	4S热稳定电流		kA	20
7	额定有功负载开断电流		A	630
8	额定闭环开断电流		A	630
9	额定电缆充电开断电流		A	10
10	额定开断空载变压器容量		kVA	1600
11	额定转移电流		A		2000
12	熔断器型号				SDLAJ-12，SFLAJ-12
13	撞击器输出能量		J		2-5（中等）
14	额定短路关合电流		kA	50
15	接地开关额定动稳定电流（峰值）		kA	50
16	接地开关2S热稳定电流		kA	20
17	辅助回路额定电压		V	AC DC220 AC DC110
18	机构寿命		次	10000
