产品详情

GCS低压抽出式开关柜

联系人:赵伟
联系电话:1595068****
企业地址江苏省-徐州市
详细地址徐州市贾汪区汴塘镇凤楼村返乡创业园101室
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
江苏达源电力设备有限公司是专业从事电力变压器生产制造、科研开发、产品销售为一体的技术企业。 公司坐落于江苏省徐州市贾汪区汴塘镇凤楼村返乡创业园内。企业凭借国内先进的技术、生产及检测设备,按照lISO9000质量认证体系的运行标准,采用计算机辅助设计,为客户提供符合各区域特点的环保。节能、低碳的产品,以满足市场和不同客户根本要求。 目前公司生产的S11、S13型系列10KV级、20KV级、35KV级油浸式变压器; SCB10、SCB13系列10KV级,20KV级和35KV级环氧浇注干式电力变压器: SCBH15型非晶合金电力变压器. 公司产品覆盖全国市场,公司营销网络和服务网络已经完善,并将进一步向国内外市场进行拓展,公司推行“7*24服务机制”,公司产品实行一年三包,終身保修的售后服务政策,为客户提供及时热情周到的服务,提升产品利用价值服务,消除客户的后顾之忧。 江苏达源电力设备有限公司将-如既往的以现代化的脚步和经营管理理念为指导,以可持续发展和互利共赢为目标,公司将继续扩大企业的生产规模,提高产品的质量档次,努力使公司不断向规模化,集约化的方向发展。既注重企业的经济效益;更追求企业的社会效益。走诚信经营服务忧先的发展道路,加大科技投入的力度,加快企业的发展步伐,使企业向节能、环保、科技型的现代化大企业迈进!

产品图片

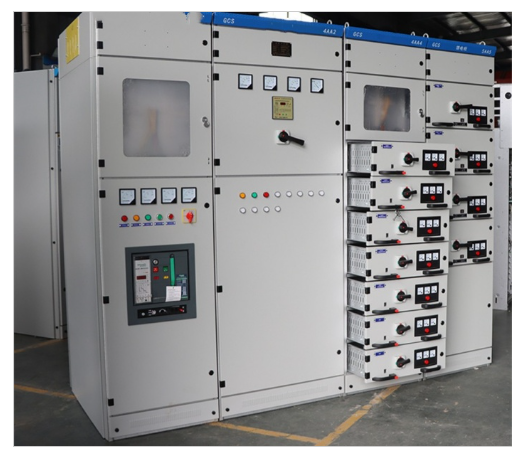

GCS低压抽出式开关柜

34phptQHO921756197937250826.png产品详情

概述

受到生产制造单位和电力使用部门的重视和肯定。 使用与发电厂、变电所、石油化工部门、工矿企业、冶金纺织、高层建筑等自动化程度高,要求与计算机接口的场所。作为三相交流频率为50Hz、额定工作电 压为380V、额定工作电流至4000A及以下的发、供电系统中的配电、电动机集 中控制、无功功率补偿使用的低压成套配套装置。 防护等级达IP30。

符合国家标准GB7251.1-2005《低压成套开关设备和控制设备、JB/T9661《低压抽出式成套开关设备 第一部分:型式试验和部分型式试验成套设备》、国际标准IEC439-1《低压成套开关设备和控制设备》。

结构特点

柜体结构由KS型材(也可采用KB型材)组装而成,标准模数为20mm,柜体经酸洗磷化后静电喷涂。内部隔板、抽屉镀锌钝化处理。各功能室相互隔离,其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立,能防止触及临近功能单元带电部件,能限制故障的扩大。

功能单元

抽屉层高的模数为160mm,分为1/2单元、1单元、1又1/2单元、2单元、 3单元五个尺寸系列,单元回路额定电流400A及以下,抽屉改变仅在高度尺寸上变化,其宽度、深度尺寸不变化。相同功能单元的抽屉具有良好的互换性。

每台Mcc柜最多能安装11个1单元的抽屉或22个1/2的抽屉。抽屉单元设有机械联锁装置,面板具有分、合试验、抽出等位置的明显标志。本产品的设计,提高了转接件的热容量,较大幅度降低了由于转接件的温升给接插件、电缆头、间隔板带来的附加温升。

功能单元之间、隔室之间分隔清晰、可靠,不因某一单元的故障而影响其 它单元的工作,使故障局限在最小范围内。

抽屉单元有足够数量的二次插件(1单元及以上为32对,1/2单元为20 对),可满足计算机接口和自控回路对接点数量的要求。


产品详情

概述

受到生产制造单位和电力使用部门的重视和肯定。 使用与发电厂、变电所、石油化工部门、工矿企业、冶金纺织、高层建筑等自动化程度高,要求与计算机接口的场所。作为三相交流频率为50Hz、额定工作电 压为380V、额定工作电流至4000A及以下的发、供电系统中的配电、电动机集 中控制、无功功率补偿使用的低压成套配套装置。 防护等级达IP30。

符合国家标准GB7251.1-2005《低压成套开关设备和控制设备、JB/T9661《低压抽出式成套开关设备 第一部分:型式试验和部分型式试验成套设备》、国际标准IEC439-1《低压成套开关设备和控制设备》。

结构特点

柜体结构由KS型材(也可采用KB型材)组装而成,标准模数为20mm,柜体经酸洗磷化后静电喷涂。内部隔板、抽屉镀锌钝化处理。各功能室相互隔离,其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立,能防止触及临近功能单元带电部件,能限制故障的扩大。

功能单元

抽屉层高的模数为160mm,分为1/2单元、1单元、1又1/2单元、2单元、 3单元五个尺寸系列,单元回路额定电流400A及以下,抽屉改变仅在高度尺寸上变化,其宽度、深度尺寸不变化。相同功能单元的抽屉具有良好的互换性。

每台Mcc柜最多能安装11个1单元的抽屉或22个1/2的抽屉。抽屉单元设有机械联锁装置,面板具有分、合试验、抽出等位置的明显标志。本产品的设计,提高了转接件的热容量,较大幅度降低了由于转接件的温升给接插件、电缆头、间隔板带来的附加温升。

功能单元之间、隔室之间分隔清晰、可靠,不因某一单元的故障而影响其 它单元的工作,使故障局限在最小范围内。

抽屉单元有足够数量的二次插件(1单元及以上为32对,1/2单元为20 对),可满足计算机接口和自控回路对接点数量的要求。
