10KV-220KV棒形悬式复合绝缘子

联系人：韩月红
联系电话：1523076****
企业地址河北省-沧州市
详细地址河北省沧州市河间市行别营乡后小汉村
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
河间市天恒电力器材有限公司是电力器材高新产品生产、研发、销售的现代化企业。 公司位于河北省河间市行别营工业区内，地处京、津、冀大三角中心带，依临京九、京浦、朔黄铁路和京开、沧保、京沪高速，地理位置优越，交通运输便利。我们的技术人员都经过多年从事过电压保护技术研究及产品开发，在产品的质量和技术上，在参照电气标准的同时，更严格执行电气标准，以确保产品不合格率为零。 主要生产线路瓷质绝缘子、玻璃绝缘子、复合绝缘子、氧化锌避雷器、隔离开关、跌落式熔断器、电力金具等七大类产品： 1、瓷质绝缘子类产品主要品种包括：普通盘形悬式瓷绝缘子、耐污盘形悬式瓷绝缘子、草帽型盘形悬式瓷绝缘子、地线型盘形悬式瓷绝缘子、支柱瓷绝缘子、针式瓷绝缘子、瓷横担绝缘子、柱式瓷绝缘子、蝶式瓷绝缘子、拉紧瓷绝缘子、电车瓷绝缘子； 2、玻璃绝缘子类产品主要品种包括：标准型盘形悬式玻璃绝缘子、耐污型盘形悬式玻璃绝缘子、空气动力型盘形悬式玻璃绝缘子、地线型玻璃绝缘子； 3、复合绝缘子类产品主要品种包括：复合悬式绝缘子、复合支柱绝缘子、复合针式绝缘子、复合横担绝缘子、复合防雷绝缘子、盘形悬式瓷复合绝缘子； 4、氧化锌避雷器类产品主要品种包括：复合及瓷外套氧化锌避雷器； 5、隔离开关类产品主要品种包括：户内、外高低压隔离开关； 6、高压熔断器类产品主要品种包括：户外高压跌落式熔断器； 7、悬垂线夹、耐张线夹、连接金具、接续金具、保护金具、拉线金具、变电金具、电站金具、固定金具等系列定型金具产品及各类铁附件；

产品图片

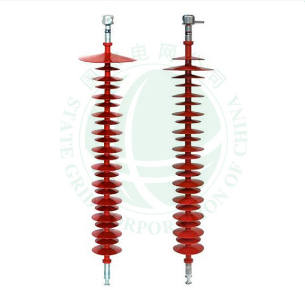

 棒形悬式复合绝缘子

FXBW4-10/70复合棒形悬式绝缘子,FXBW4-10/100复合棒形悬式绝缘子,FXBW4-35/70复合棒形悬式绝缘子,FXBW4-35/100复合棒形悬式绝缘子,FXBW4-66/70复合棒形悬式绝缘子,FXBW4-66/100复合棒形悬式绝缘子,

　　FXBW4-110/70复合棒形悬式绝缘子,FXBW4-110/100复合棒形悬式绝缘子,FXBW4-220/100复合棒形悬式绝缘子,FXBW4-220/160复合棒形悬式绝缘子

　　复合绝缘子是由绝缘芯棒、硅棒胶伞套以及两端的连接金具三个部分组成。

　　绝缘芯棒是环氧树脂玻璃纤维引拔棒的简称，它是复合绝缘子的骨架，起着支撑伞套、内绝缘、联接两端金具，以及承受机械负荷等多重作用，具有很高的抗张强度，一般可达600Mpa以上，是普通钢材的2倍，瓷材料的5～8倍，并具有良好的介电性能和耐化学侵蚀性，还有良好的抗弯曲疲劳，抗蠕变和抗冲击性。硅橡胶伞套主要起着保护芯棒，遮挡雨雪，增大爬电距离和产品外绝缘的作用，是以高分子聚合物硅橡胶为基体，辅以阻燃剂，抗老化剂，偶联剂等填料经高温高压硫化而成，具有良好的憎水性和迁移性，以及良好的耐腐蚀，耐老化，电绝缘等性能。并且具有很高的污闪电压和耐碎性能，电压分布均匀，与瓷相比其在同等条件下闪络电压是瓷的2倍以上。

220KV棒形悬式复合绝缘子

　　复合绝缘子产品类型

　　FXBW-----棒形悬式复合绝缘子

　　FPQ-----复合针式绝缘子

　　FZSW-----复合支柱绝缘子

　　FS-----复合横担绝缘子

　　FCGW-----复合干式穿墙套管

　　FQE(X)-----电气化铁道用复合绝缘子

　　FQJ-----电气化道用车顶

　　复合绝缘子产品的性能特点体积小，重量轻，是相同电压等级瓷绝缘子的1/5~1/9左右，便于运输和安装。

　　复合绝缘子械强度高，结构可靠，性能稳定，安全运行裕度大，为线路和安全运行提供了保障。

　　复合绝缘子的电气性能优越，硅橡胶伞肯有良好的憎水性和迁移性，耐污性能好，抗污闪能力强，能在重污秽地区安全运行，且不需要人工清扫，可免测零值维护。

　　复合绝缘子具有耐酸、碱性，耐热老化和耐电性能力，密封性能好，能确保其内绝缘不受潮等特点。

　　复合绝缘子的抗脆性能好，防震力度强，不会发生脆断事故。

　　复合绝缘子具有可换性，能与瓷等绝缘子与互换使用。

棒形悬式复合绝缘子

　　220KV棒形悬式复合绝缘子技术参数表

天恒电力电力产品型号

额定电压
(kV)

额定拉伸
负荷kN

连接标记

结构高度
(mm)

绝缘距离
(mm)

*小公称
爬电距离
(mm)

雷电全波冲击

耐受电压
（kV）

工频湿耐受

电压
1min kV

FXBW4-10/70

10

70

16W

380±15

175

480

95

60

FXBW4-10/100

10

100

16W

400±15

190

480

95

60

FXBW4-35/70

35

70

16W

650±15

450

1280

250

105

FXBW4-35/100

35

100

16W

670±15

450

1370

250

105

FXBW4-66/70

66

70

16W

900±15

700

1900

410

185

FXBW4-66/100

66

100

16W

940±15

700

1900

410

185

FXBW4-110/70

110

70

16W

1200±15

1000

3150

550

230

FXBW4-110/100

110

100

16W

1240±15

1000

3550

550

230

FXBW5-110/100

110

100

16W

1440±15

1200

3600

550

230

FXBW-110/120

110

120

16W

1240±15

1000

3150

550

230

FXBW4-110/120

110

120

16W

1440±15

1200

3600

550

230

FXBW-110/160

110

160

20R

1300±15

1050

3600

550

230

FXBW4-110/160

110

160

20R

1440±15

1140

4200

550

230

FXBW-220/70

220

70

16W

2150±30

1900

6300

1000

395

FXBW4-220/70

220

70

16W

2240±30

2000

6600

1000

395

FXBW-220/100

220

100

16W

2150±35

1900

6300

1000

395

FXBW4-220/100

220

100

16W

2240±30

2000

6600

1000

395

FXBW5-220/100

220

100

16W

2470±30

2150

6900

1000

395

FXBW6-220/100

220

100

16W

2240±30

1900

6770

1000

395

FXBW4-220/120

220

120

16W

2240±30

2000

6600

1000

395

FXBW-220/160

220

160

20R

2240±30

1900

6300

1000

395

FXBW4-220/160

220

160

20R

2470±30

2150

6900

1000

395
