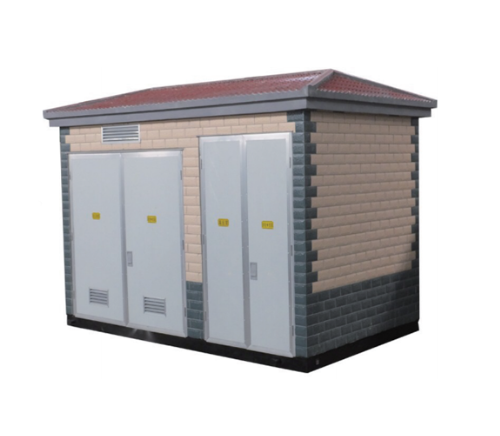

YB系列箱式变电站
产品概述
YB型箱式变电站又称欧式箱变，产品符合最新国家标准：GB/T17467及电力部标准DL/T537等标准，作为一种新型供配电装置，它比传统土建变电站具有许多优越性。箱变完成电能的变换、分配、传输、计量、补偿、系统的控制、保护及通讯功能。YB型箱式变电站由高压开关设备、配电变压器、低压配电设备及外壳四部分，按一定接线方式组合而成的紧凑型、预装式成套配电装置。高压是负荷开关或断路器，变压器为干式变压器或油浸式变压器。箱体采用了良好的隔热通风结构，适用于城市公用配电、高层建筑、住宅小区、工矿企业、港口、油田、公园、高速公路及施工工地等场所，也可将箱变装于特殊的拖车底盘上成为一个移动配电设备。
技术特点
体积小、结构紧凑、安装方便。
便于搬迁，因而大大缩短了基建的周期和占地面积，也减少了基建费用。
现场安装简单，供电迅速，设备维修简单，自动化程度高，无须专人值守。
特别是它可以深入负荷中心，提高供电质量减少电能损失。
低损耗、低噪音，低温升，抗突发短路能力强。
工厂预制化，有多种方案可选，外形美观，可与周围环境相协调。
技术参数
| 参数名称 | 单位 | 高压侧 | 变压器 | 低压侧 |
| 额定电压 | V | 12,24,40.5 | 10,(20),(35)/0.315~0.69 | 0.315~0.69 |
| 额定电流 | A | 1-1250 | 50-5000 | |
| 额定容量 | kVA | 50-2500 | ||
| 高压分接范围 | kA | ±5%; ±2X2.5% | ||
| 联接组别 | D,yn11 Y,yno | |||
| 后备保护熔断器 | 开断电流50 | |||
| 插入式熔断器 | kA | 开断电流2.5 | ||
| 油浸式负荷开关 | kA | 31.5(熔断器,断路器) | ||
| 额定短路开断电流 | kA | 50，80 | ||
| 额定短路开合电流 | A | 2100，2200（仅负荷开关有） | ||
| 额定开断转移电流 | A | 20/4，25/2,31.5/4 | 30/1,50/1 | |
| 额定短时耐受电流 | kA/S | 50,63,80 | 80,105 | |
| 额定峰值耐受电流 | kA | 42,65,95 | 35,55,85 | 2.5 |
| 1min工频耐压 | kV | 75,125,185 | 75,125,200 | |
| 额定雷电冲击耐受电压 | kV | IP33;IP43 | ||
| 防护等级 | ≤50 | |||
| 噪音水平 | dB | -25~+40 | ||
| 环境温度 | ℃ | 300热稳定电流12KA，16KA | ||
| 600 热稳定电流30KA 40KA | ||||
| 高 |
