BlokSeT低压成套开关设备
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
常州太平洋电力设备(集团)有限公司成立于1989年,占地面积24万平方米,专业生产智能化输配电开关及控制设备、真空断路器、变压器及箱式变电站等,是国内智能化输配电设备行业领军企业。公司是中国电器工业协会电控配电设备分会副理事长单位、中国电器工业协会高压开关分会副理事长单位、江苏省轨道交通产业技术协会副理事长单位。产品广泛用于国网、电厂、冶金、石化、工矿企业、地铁、轻轨、高铁等领域,其中27.5kV GIS 产品国内高铁市场占有份额超过60%,40.5kV GIS 产品在国内地铁市场名列前三,获省部级以上荣誉10多项以及用户的多项颁奖。
公司为国家“专精特新”小巨人,国家高新技术企业,建有6个省级以上研发平台,主持及参与制定国家标准15项,拥有国家专利104项,其中卷铁心牵引变压器获得日本、美国、欧盟发明专利,研制了智能牵引变电所系统和首台套大型节能卷铁心牵引变压器。
产品图片

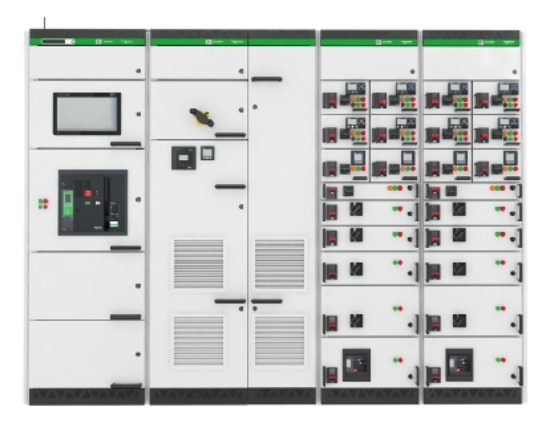

BlokSeT低压成套开关设备
参数名称 | 参数 | |
额定绝缘电压 | 1000V | |
额定工作电压 | 400/690V | |
额定频率 | 50/60Hz | |
额定冲击耐受电压 | 12kV | |
额定辅助电路电压 | 220/230V | |
过电压等级 | IV | |
污染等级 | 3 | |
水平母线额定值 | 最大到7000A | |
垂直母线额定值 | 最大到3200A | |
水平母线 | 额定短时耐受电流(Icw 1s) | 最大到100kA |
额定峰值耐受电流(Ipk) | 最大到220kA | |
垂直母线 | 额定短时耐受电流(Icw 1s) | 最大到85kA |
额定峰值耐受电流(Ipk) | 最大到187kA | |
内部燃弧 GB/T 18859 | 电弧等级A,100kA 1s | |
抗震能力 GB/T 2424.25 | 地震烈度9度 | |
最大进出线开关 | 6300A | |
最大电动机容量 | 250kW | |
防护等级 | IP20~54 | |
隔离形式 | 1/2b/3b/4a | |
外形尺寸(mm) 高度×宽度×深度 | 2200×600~1300×600/1000 |
