JXF 型低压动力 配电柜

XF型低压动力配电柜（箱），适用于冶金、矿山、石油、化工、纺织、港口、车站等厂矿企业，作为交流50Hz，额定电压400V或660V，额定电流值630A的三相三线、四线或五线制的低压配电系统中动力配电及照明之用。同时还可以作为低压控制系统中部分鼠笼型和绕线型电动机的控制之用。

本产品符合 IEC60439-1：1992和 GB7251.1-2013，GB7251.12-2013，GB7251.3-2006《低压成套开关设备和控制设备》等标准。

正常使用条件 NORMAL USE CONDITION

周围空气温度不高于+40℃，不低于-5℃，并且24小时内其平均温度不高于+35℃。

天气条件，空气清洁，相对湿度在最高温度为+40℃时不超过50％，在较低温度时允许有较高的相对湿度，如+20℃时为90％，

但应考虑到由于温度变化，有可能会偶然地产生适度的凝露。

海拔高度≤2000m。

本产品适用于以下温度的运输和储存过程：-25℃至+55℃的范围之间，在短时间内（不超过24小时）可达+70℃，在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常条件下应能正常工作。

超出上述正常使用环境条件，订货时需要特殊书面说明。

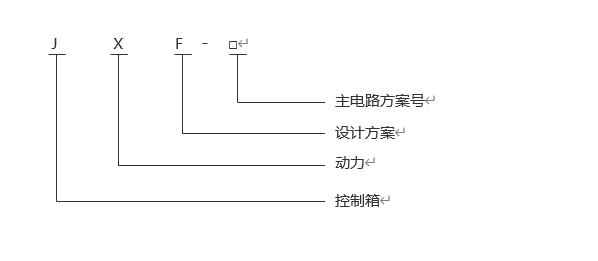

型号含义 MODEL MEANING

产品特点 PRODUCT FEATURES

JXF动力配电箱分为两种型式，箱体高度1700mm和1800mm的为普通型( P型 )，箱体独立安装，根据要求顶部可开进出线孔；箱体高度1900mm及以上的为带顶母线型(M型)，箱顶装有可拆卸的盖板，方便母线安装和拆卸。

箱体用型钢做框架，门板及侧、后封板均为可拆式，安装板及侧梁可以调节、安装检修灵活、方便、结构紧凑、通用性好。

采用精铸可调门铰，门开启大于135°。箱体内的安装支架在元件安装完之后,可以整体的调节。可根据不同的使用环境来安装和进出线，通用性强，可多台组合使用。

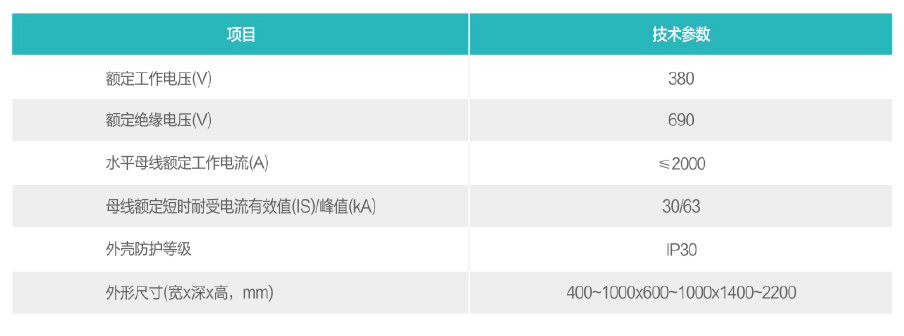

技术参数 TECHNICAL PARAMETERS

其它说明 OTHER NOTESS

此产品可设计具有满足与计算机接口相连，实现电力在线集中监测与控制的功能。

如有不详之处，请联系本公司。
