GCK(L) 型、GCS 型、 MNS 型低压抽出式 开关柜
- 厂家信息
- 产品信息
- 规格参数
- 技术文档

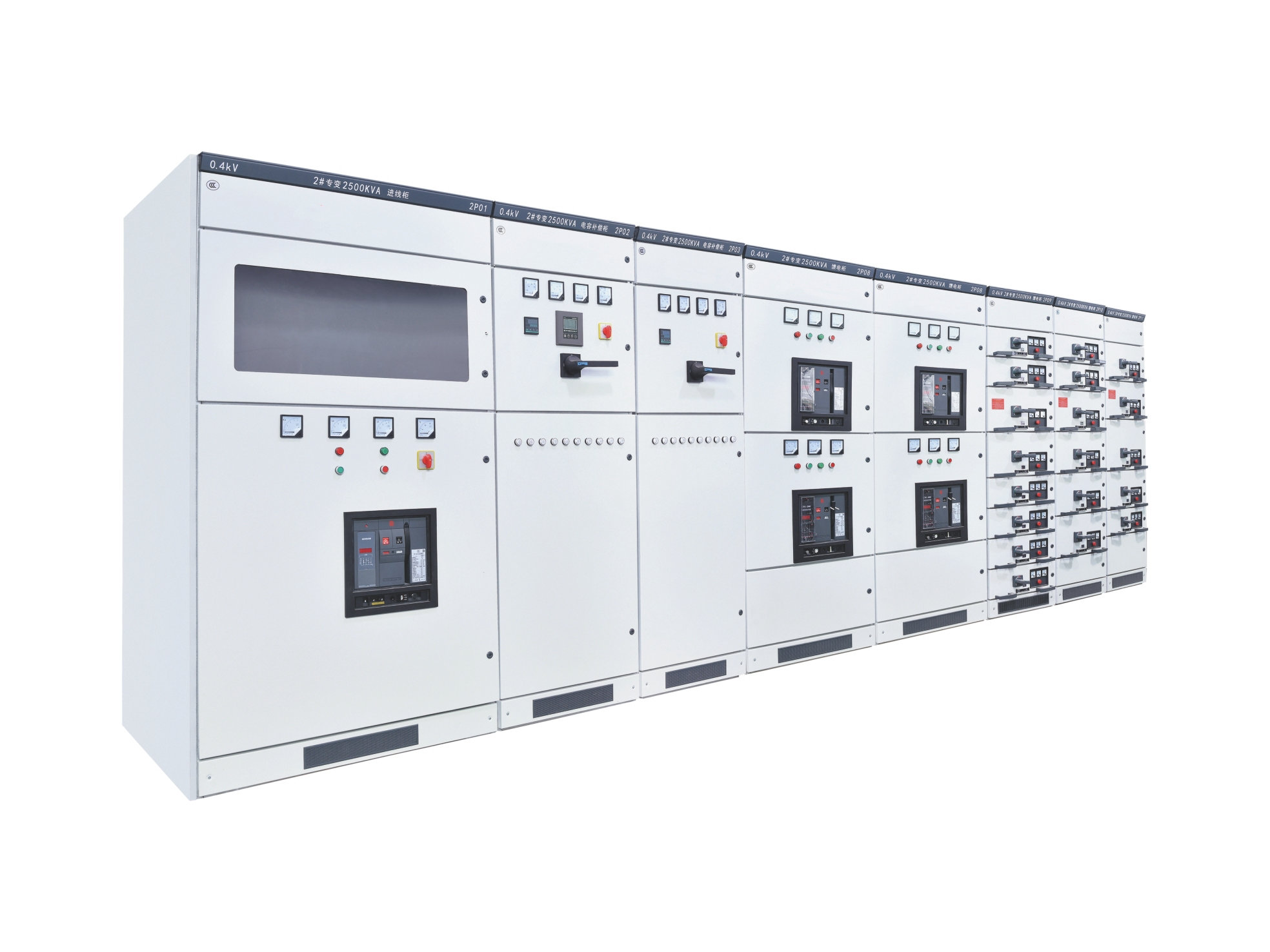

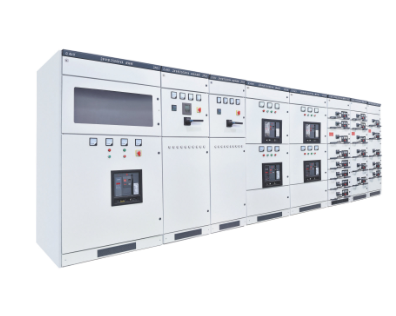

产品图片
GCK(L) 型低压抽出式 开关柜
正常使用条件 NORMAL USE CONDITION
周围空气温度不高于+40℃，不低于-5℃，并且24小时内其平均温度不高于+35℃。
天气条件，空气清洁，相对湿度在最高温度为+40℃时不超过50％，在较低温度时允许有较高的相对湿度，如+20℃时为90％，
但应考虑到由于温度变化，有可能会偶然地产生适度的凝露。
海拔高度≤2000m。
本产品适用于以下温度的运输和储存过程：-25℃至+55℃的范围之间，在短时间内（不超过24小时）可达+70℃，在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常条件下应能正常工作。
超出上述正常使用环境条件，订货时需要特殊书面说明。
GCK(L)系统低压抽出式开关柜，适用于所有发电、配电和电力使用的场合，如：电力系统、石油化工、工矿企业、民用建筑等等。
GCK(L)系统采用的柜架结构组装灵活，柜内可装不同的标准元器件，以适应各种使用要求。抽出式单元采用铝合金滑动导轨和螺旋式推进机构，工作位置明显，操作轻便、可靠。
本产品符合IEC60439-1，GB7251.1，GB7251.1和JB/T9661等标准。系统的安装和连接是按IEC364标准执行。
正常使用条件 NORMAL USE CONDITION
周围空气温度不高于+40℃，不低于-5℃，并且24小时内其平均温度不高于+35℃。
天气条件，空气清洁，相对湿度在最高温度为+40℃时不超过50％，在较低温度时允许有较高的相对湿度，如+20℃时为90％，
但应考虑到由于温度变化，有可能会偶然地产生适度的凝露。
海拔高度≤2000m。
本产品适用于以下温度的运输和储存过程：-25℃至+55℃的范围之间，在短时间内（不超过24小时）可达+70℃，在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常条件下应能正常工作。
超出上述正常使用环境条件，订货时需要特殊书面说明。

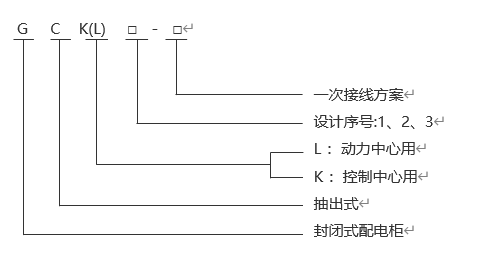

型号含义 MODEL MEANING
产品特点 PRODUCT FEATURES
GCK(L)系统的基本部分为带有20mm间隔模数孔的型材骨架，所有框架零件均为免维修型。
GCK(L)系统为全封闭外壳，防护等级为IP40。柜底部提供底板，电缆出线口可设有阻燃、绝缘的法兰板。门板和外壳可按需要装配单个/多个通风口，顶板为全通风型。
设计有大电流单元，又有小电流多回路单元；同一柜内同一层的两个抽屉的小门各自独立，互不干扰;结构紧凑，组装灵活，布局合理，排列整齐，占地面积少；结构牢固，连锁可靠，安全度高，功能齐全；操作简便，互换性能良好，短时耐受电流大；具有良好的兼容性，既可以组装成GCL动力中心，也可以组装成GCK电动机控制中心和计量照明、功率补偿等用途的配电装置。

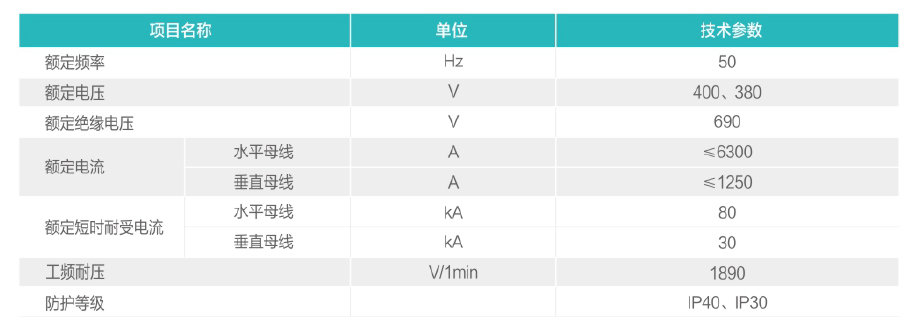

技术参数 TECHNICAL PARAMETERS
其它说明 OTHER NOTESS
此产品可设计具有满足与计算机接口相连，实现电力在线集中监测与控制的功能。
如有不详之处，请联系本公司。
GCS 型低压抽出式 开关柜
GCS型低压抽出式开关柜，适用于发电厂、变电站、石油化工部门、厂矿企业、高层建筑等低压配电系统的动力、配电和电动机控制中心，电容补偿等的电能转换、分配与控制之用。
GCS型低压抽出式开关柜接通和分断能力高，动热稳定性好，结构先进、合理，电气方案灵活，防护等级高，安全可靠，维护方便，并且具有较高的技术性能指标。
本产品符合IEC60439-1、GB7251.1，GB7251.12、JB/T9661等标准。
正常使用条件 NORMAL USE CONDITION
周围空气温度不高于+40℃，不低于-5℃，并且24小时内其平均温度不高于+35℃。
天气条件，空气清洁，相对湿度在最高温度为+40℃时不超过50％，在较低温度时允许有较高的相对湿度，如+20℃时为90％，
但应考虑到由于温度变化，有可能会偶然地产生适度的凝露。
海拔高度≤2000m。
本产品适用于以下温度的运输和储存过程：-25℃至+55℃的范围之间，在短时间内（不超过24小时）可达+70℃，在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常条件下应能正常工作。
超出上述正常使用环境条件，订货时需要特殊书面说明。

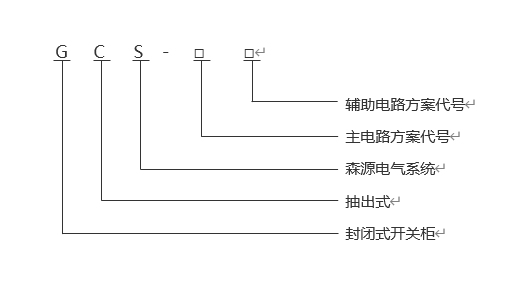

型号含义 MODEL MEANING
产品特点 PRODUCT FEATURE
各功能室严格分开、其隔室主要分为功能单元室、电缆室、各单元的作用相互独立，互不影响。
水平母线采取柜后平置式排列，增强了母线抗短路电流产生的电动力的能力。
抽屉类型分为1/2单元、1单元、3/2单元、2单元、3单元五个尺寸系列，回路额定电流在400A及以下。
每一台装置最多能安装11个单元抽屉或22个1/2单元抽屉。
抽屉具有分、合、试验、抽出、隔离五个位置，并有明显标志。
抽屉设有机械连锁装置和紧急解锁装置。

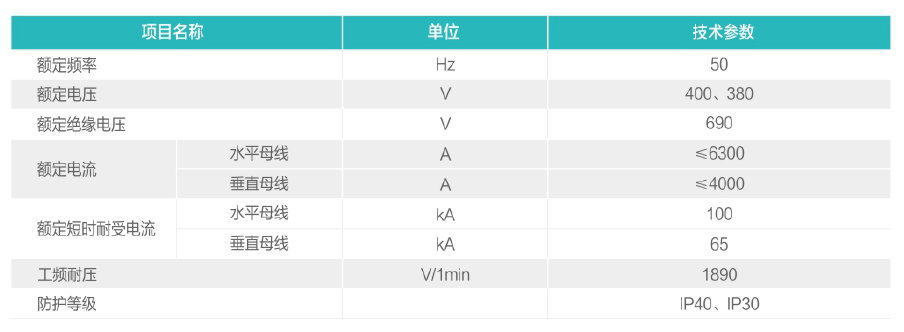

技术参数 TECHNICAL PARAMETERS
其它说明 OTHER NOTESS
此产品可设计具有满足与计算机接口相连，实现电力在线集中监测与控制的功能。
如有不详之处，请联系本公司。
MNS 型低压抽出式 开关柜
MNS型低压抽出式成套开关设备是我公司适应客户工业发展的需求,参考国内外低压开关柜设计并加以改进开发的高级型低压开关柜,MNS型低压抽出式成套开关设备适应各种供电、配电的需要，能广泛用于发电厂、变电站、工矿企业、大楼宾馆、市政建设等各种低压配电系统。
本产品符合国家标准GB7251.12、行业标准JB/T9661和国际标准IEC439-1规定。
正常使用条件 NORMAL USE CONDITION
周围空气温度不高于+40℃，不低于-5℃，并且24小时内其平均温度不高于+35℃。
天气条件，空气清洁，相对湿度在最高温度为+40℃时不超过50％，在较低温度时允许有较高的相对湿度，如+20℃时为90％，
但应考虑到由于温度变化，有可能会偶然地产生适度的凝露。
海拔高度≤2000m。
本产品适用于以下温度的运输和储存过程：-25℃至+55℃的范围之间，在短时间内（不超过24小时）可达+70℃，在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常条件下应能正常工作。
超出上述正常使用环境条件，订货时需要特殊书面说明。

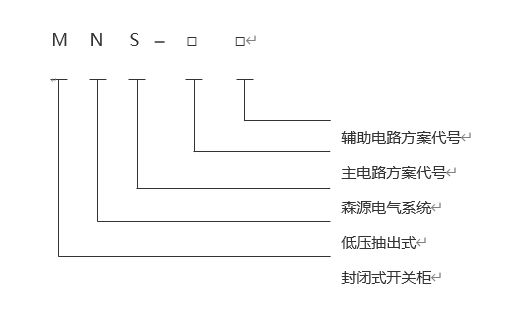

型号含义 MODEL MEANING
产品特点 PRODUCT FEATURES
设计紧凑：以较小的空间容纳较多的功能单元。
结构件通用性强、组装灵活，以E=25mm为模数，结构及抽出式单元可以任意组合，以满足系统设计的需要。
母线用高强度阻燃型、高绝缘强度的塑料功能板保护，具有抗故障电弧性能，使运行维修安全可靠。
各种大小抽屉的机械联锁机构符合标准规定，有连接、试验、分离三个明显的位置，安全可靠。
采用高强度阻燃型工程塑料，有效加强了防护安全性能。
柜体可按工作环境的不同要求选用相应的防护等级。
设备运行连续性和可靠性高。

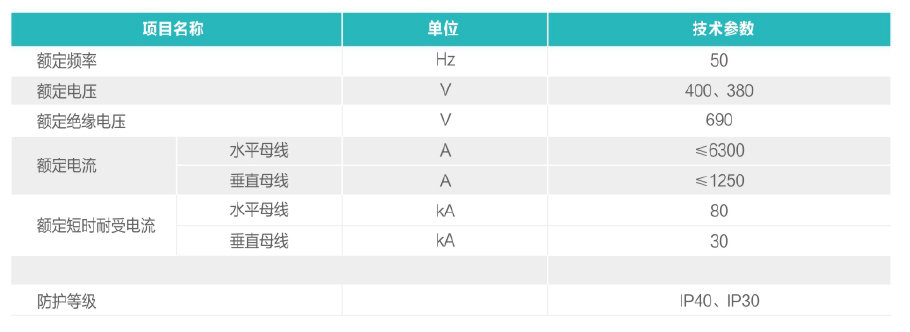

技术参数 TECHNICAL PARAMETERS
其它说明 OTHER NOTESS
此产品可设计具有满足与计算机接口相连，实现电力在线集中监测与控制的功能。
如有不详之处，请联系本公司。
