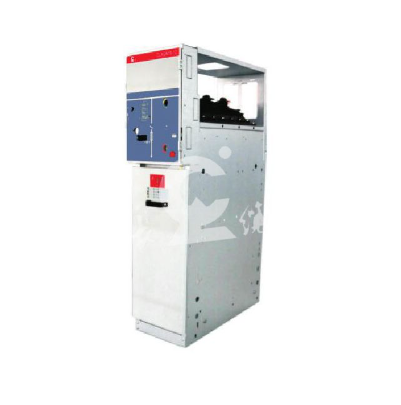

CLXGN 15-12型交流高压金属封闭环网开关设备(空气绝缘)
产品简介：
CLXGN15-12型交流高压金属封闭环网开关设备(简称环网柜)是一种适用于配电自动化的既紧凑又可扩展的高压开关柜。每个开关柜完成一定功能，有独立的金属外壳，可在左右两个方向任意扩展，根据不同的设计方案组合排列。主要应用于50Hz,12kV环网供电或辐射供电系统中。亦可用于终端供电，或装入预装式变电站，作为电能的控制和保护，如小型二次变电站、开闭所、城市居民区配电、工矿企业、商场、机场、地铁、风力发电、医院、体育场等。
产品型号/适用范围
GB3906-2006：3.6-40.5kV交流金属封闭开关设备和控制设备
GB/T 11022-1999：高压开关设备和控制设备标准的共用技术要求(IEC 60298:1996)
GB763-90：交流高压电器在长期工作时的发热
GB311.2～6-83：高电压试验技术
GB2706-89：交流高压电器动、热稳定试验方法
GB16926-97：3-63kV交流高压负荷开关
GB1985-2004：交流高压负荷开关、熔断器组合电器
GB3309-89：交流高压隔离开关和接地开关
GB7354-87：高压开关设备常温下的机械试验
GB/T13384-92：局部放电测量
产品特点
模块化设计，体积小；
提供多种线路组合方案；
结构简单，操作方便，安全可靠；
负荷开关性能优越，可选用电动操作及分励脱
产品参数
| 序号 | 项目 | 单位 | 参数 | ||
|---|---|---|---|---|---|
| 1 | 额定电压 | Kv | 12 | 24 | 40.5 |
| 2 | 主母线额定电流 | A | 630 | 630 | 630 |
| 3 | 额定频率 | Hz | 50 | 50 | 50 |
| 4 | 额定短时耐受电流/持续时间 | Ka/s | 20/3 | 20/3 | 20/3 |
| 5 | 额定峰值耐受电压 | ka | 50 | 50 | 50 |
| 6 | 1min 工频耐受电压 | kv | 42 | 54 | 117 |
| 7 | 雷电冲击耐受电压 | kv | 75 | 125 | 200 |
| 8 | 回路电阻 | u Ω | ≤200 | ≤200 | ≤200 |
| 9 | 配电缆截面 | Mm2 | ≤400 | ≤500 | ≤300 |
