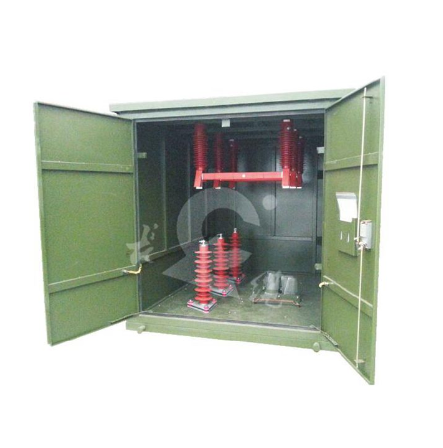

产品图片
CLDFW1-40.5型户外交流高压电缆分支箱
产品简介：
CLDFW1-40.5户外交流高压电缆分支箱适用于额定电压21/35kV、 26/35kV，标称截面25—800mm2交联聚乙烯绝缘电力电缆的分支连接，用以分配电能。可分为挂终端型，它主要特点是双向开门，不带负荷开关，利用绝缘子做为支撑件，以铜排为连接母排，在母排上挂接不同截面的终端用以电缆的连接，具有排列清楚、三芯电缆无需大跨度交叉等显著优点；挂肘形头型，它的主要特点是电缆接头采用高等级绝缘的橡胶紧包覆绝缘，无裸露带电体，结构紧凑，占地面积小。
产品型号/适用范围
GB 3906-2006：3.6～40.5kV交流金属封闭开关设备和控制设备
GB/T 4208-1993：外壳防护等级(IP代码)
GB/T 11022-1999：高压开关设备和控制设备标准的共用技术要求(IEC 60298:1996)
GB/T 16927.1-1997：高电压试验技术第一部分:一般试验要求(IEC 60060-1:1989)
GB/T 16927.2-1997：高电压试验技术第二部分:测量系统(IEC 60060 2:1994)
GB/T 18889-2002：电力电缆附件试验方法
JB/T 8144：额定电压26/35kV及以下电力电缆附件基本技术要求
IEC 60502-4:1997：额定电压1 kV(Um=1.2kV)到30kV(Um=36kV)电力电缆附件试验方法
IEC 61442:1997：电缆:额定电压6kV(Um=7.2kV)到30kV(Um=36kV)电力电缆附件试验方法
产品特点
产品参数
| 序号 | 项目 | 单位 | 参数 | ||
|---|---|---|---|---|---|
| 1 | 额定电压 | Kv | 12 | 24 | 40.5 |
| 2 | 主母线额定电流 | A | 630 | 630 | 630 |
| 3 | 额定频率 | Hz | 50 | 50 | 50 |
| 4 | 额定短时耐受电流/持续时间 | Ka/s | 20/3 | 20/3 | 20/3 |
| 5 | 额定峰值耐受电压 | ka | 50 | 50 | 50 |
| 6 | 1min 工频耐受电压 | kv | 42 | 54 | 117 |
| 7 | 雷电冲击耐受电压 | kv | 75 | 125 | 200 |
| 8 | 回路电阻 | u Ω | ≤200 | ≤200 | ≤200 |
| 9 | 配电缆截面 | Mm2 | ≤400 | ≤500 | ≤300 |
