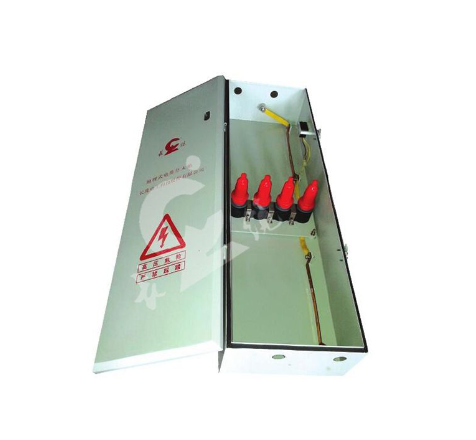

CLDFW1-12D型地埋式电缆对接箱
产品简介：
地埋式电缆对接箱适用于额定电压为10kV、20kV、35kV，标称截面为25—500mm²的交联聚乙烯绝缘电力电缆的分支连接，用以分配电能。该产品不带开关，利用连接式电缆分支接头通过绝缘套管进行连接。与户外交流高压电缆分支箱比较，该产品的主要特点是全绝缘、全密闭、全防护、抗腐蚀、抗污秽、抗凝露、抗凝霜等特点适应于各种恶劣环境；运行的安全与可靠；安装在电缆沟里，不占用地面空间。
产品型号/适用范围
GB 3906-2006：3.6～40.5kV交流金属封闭开关设备和控制设备
GB/T 4208-2008：外壳防护等级(IP代码)
GB/T 11022-1999：高压开关设备和控制设备标准的共用技术要求(IEC 60298:1996)
GB/T 16927.1-1997：高电压试验技术第一部分:一般试验要求(IEC 60060-1:1989)
GB/T 16927.2-1997：高电压试验技术第二部分:测量系统(IEC 60060 2:1994)
GB/T 18889-2002：电力电缆附件试验方法
JB/T 8144：额定电压26/35kV及以下电力电缆附件基本技术要求
IEC 60502-4:1997：额定电压1 kV(Um=1.2kV)到30kV(Um=36kV)电力电缆附件试验方法
IEC 61442:1997：电缆:额定电压6kV(Um=7.2kV)到30kV(Um=36kV)电力电缆附件试验方法
产品特点
产品参数
| 序号 | 项目 | 单位 | 参数 | ||
|---|---|---|---|---|---|
| 1 | 额定电压 | Kv | 12 | 24 | 40.5 |
| 2 | 主母线额定电流 | A | 630 | 630 | 630 |
| 3 | 额定频率 | Hz | 50 | 50 | 50 |
| 4 | 额定短时耐受电流/持续时间 | Ka/s | 20/3 | 20/3 | 20/3 |
| 5 | 额定峰值耐受电压 | ka | 50 | 50 | 50 |
| 6 | 1min 工频耐受电压 | kv | 42 | 54 | 117 |
| 7 | 雷电冲击耐受电压 | kv | 75 | 125 | 200 |
| 8 | 回路电阻 | u Ω | ≤200 | ≤200 | ≤200 |
| 9 | 配电缆截面 | Mm2 | ≤400 | ≤500 | ≤300 |
