35kV内锥插拔式终端(GIS终端)
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
长缆科技集团股份有限公司，1958年始创，2017年深交所上市(股票简称长缆科技,代码002879)。
长缆科技拥有多元化产业发展格局，覆盖6大产业板块：高压超高压电缆附件、中低压电缆附件、电气设备、电力施工材料、智能在线监测、机电设施等，产品广泛应用于电网、新能源、轨道交通、冶金石化、核电等领域。
长缆科技多项技术填补国内空白，拥有全球领先的生产基地与研发检测设备，生产基地总占地面积18万+平方米；1500+名员工，研发人员占比16%以上；50+家服务机构，覆盖全国所有重要地市。

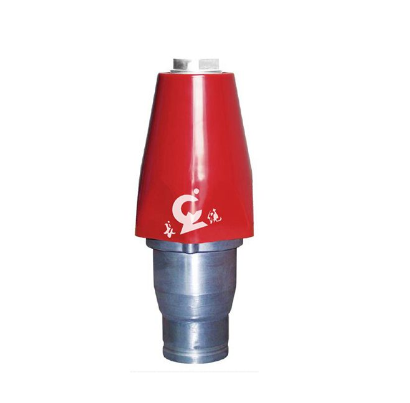

产品图片
35kV内锥插拔式终端(GIS终端)
产品简介：
额定电压21/35kV、 26/35kV — YJZGG型内锥插拔式终端采用预制应力锥加环氧套管(又称3#插座)的组合型结构，由带弹簧的锥形托盘紧顶预制应力锥于环氧套管锥形壁上；预制应力锥采用进口硅像胶材料，经进口注橡设备加工制造；终端不需加任何绝缘浇注剂，为干式终端，检修简便。产品结构紧凑，性能优良，安装方便。它已经挂网运行，运行情况良好，深受用户的欢迎。同时我公司还可提供1#插座、2#插座及其相关配套部件供用户使用。
产品型号/适用范围
YJZGG型：户内使用
额定电压：21/35kV、26/35kV，适用电缆截面：50～630mm2，接口尺寸符合EN50181标准。
产品特点
YJZGG型：户内使用 额定电压：21/35kV、26/35kV，适用电缆截面：50～630mm2，接口尺寸符合EN50181标准。
整个终端为全干式结构，无需加任何绝缘浇注剂，故不存在因预制应力锥浸泡在绝缘浇注剂中而加快应力锥老化的问题，提高了应力锥的使用寿命；而且杜绝了终端在运行过程中出现漏油等相关现象。
产品参数
| 参数 | 1# | 2# | 3# |
|---|---|---|---|
| D1 | φ65 | φ71 | φ95 |
| D2 | φ45 | φ50 | φ58 |
| D3 | φ36 | φ39 | φ55 |
| D4 | φ53.6 | φ59.6 | φ79.3 |
| D5 | φ63.5 | φ69.5 | φ9.3 |
| L1 | 140 | 140 | 217 |
| L2 | 115 | 115 | 185 |
| L3 | 70 | 70 | 97 |
| M | M12-7H | M12-7H | M12-7H |
产品型号/适用范围
YJZGG型：户内使用
额定电压：21/35kV、26/35kV，适用电缆截面：50～630mm2，接口尺寸符合EN50181标准。
产品特点
YJZGG型：户内使用 额定电压：21/35kV、26/35kV，适用电缆截面：50～630mm2，接口尺寸符合EN50181标准。
整个终端为全干式结构，无需加任何绝缘浇注剂，故不存在因预制应力锥浸泡在绝缘浇注剂中而加快应力锥老化的问题，提高了应力锥的使用寿命；而且杜绝了终端在运行过程中出现漏油等相关现象。
产品参数
| 参数 | 1# | 2# | 3# |
|---|---|---|---|
| D1 | φ65 | φ71 | φ95 |
| D2 | φ45 | φ50 | φ58 |
| D3 | φ36 | φ39 | φ55 |
| D4 | φ53.6 | φ59.6 | φ79.3 |
| D5 | φ63.5 | φ69.5 | φ9.3 |
| L1 | 140 | 140 | 217 |
| L2 | 115 | 115 | 185 |
| L3 | 70 | 70 | 97 |
| M | M12-7H | M12-7H | M12-7H |
