汽轮机紧急跳闸系统ETS柜

联系人：李杰
联系电话：0838-285****
企业地址四川省-德阳市
详细地址四川省德阳市高新技术产业园区天武路以东、永定河路以北
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
德阳瑞能电力科技有限公司坐落于交通便利、环境优美的国家级重装基地四川省德阳市，是专业从事工业自动控制设备成套和改造的高新技术企业。经过二十多年的发展已成为集产品研发、设计生产、工程成套、安装服务于一体的新型企业，承接的工程项目分布于国内的电力、能源、化工、钢铁、水泥、造纸、节能环保等行业和领域，并出口印度、埃及、泰国、土耳其、越南、巴基斯坦、柬埔寨、伊朗、印尼、新加坡等十多个国家和地区。 2005年公司通过了ISO9001质量管理体系认证、ISO14001环境管理体系认证及OHSAS18001职业健康安全管理体系认证。2007年美国伍德沃德公司授权成为中国首家WOODWARD RTR 公司(Recognized Turbine Retrofitter WOODWARD透平改造资格)，主要负责WOODWARD公司透平产品的工程项目改造和用户服务工作。2009年通过国家相关机构审核，获得国家级 “高新技术企业”称号，成为国家重点扶持科技型企业。

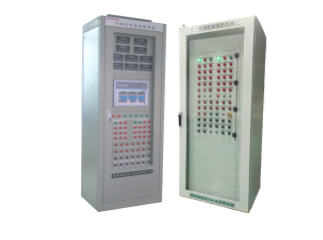

产品图片

汽轮机紧急跳闸系统ETS柜


概述

汽轮机紧急跳闸系统（ETS-Emergency Trip System）是以可编程控制器为核心的自动化控制保护装置，连续在线接收汽轮发电机组的TSI系统、锅炉FSSS系统、汽轮机DEH系统及其它现场保护装置发出的报警及停机信号，并进行综合逻辑判断处理。当发生不能保证热力系统、设备正常运行或危及设备安全的情况时，及时发出各种停机/报警、关闭调节阀门、遮断机组、启动交直流油泵等保护信号，使汽轮机安全停机，并为DCS、SOE系统提供停机诊断信息。系统采用冗余的双CPU 配置具有极高的可靠性。

主要特点

1、模块化双电源工作，无扰切换，稳定性好。

2、稳定可靠的各类大品牌DCS/PLC硬件组件。

3、控制器冗余的双CPU 配置，100%的信号冗余，双机同时工作，可在线更换及维护。

4、单控制器CPU配置，重要信号可冗余设计，也可以三取二表决。

5、带保护的投切开关或触摸屏，既方便操作，又能防止运行中保护被随意退出。

6、故障自诊断功能，消除潜在的安全隐患。

7、首出指示判别，方便用户分析原因。

8、可在线试验。

主要功能

电超速停机、真空低/排汽压力高停机、轴向位移大停机、润滑油压低停机、轴瓦振动大停机、汽轮机DEH停机、轴承温度高停机、主汽门全关停机、推力瓦温度高停机、手动停机、锅炉MFT动作停机、发电机故障停机




汽轮机紧急跳闸系统ETS柜


概述

汽轮机紧急跳闸系统（ETS-Emergency Trip System）是以可编程控制器为核心的自动化控制保护装置，连续在线接收汽轮发电机组的TSI系统、锅炉FSSS系统、汽轮机DEH系统及其它现场保护装置发出的报警及停机信号，并进行综合逻辑判断处理。当发生不能保证热力系统、设备正常运行或危及设备安全的情况时，及时发出各种停机/报警、关闭调节阀门、遮断机组、启动交直流油泵等保护信号，使汽轮机安全停机，并为DCS、SOE系统提供停机诊断信息。系统采用冗余的双CPU 配置具有极高的可靠性。

主要特点

1、模块化双电源工作，无扰切换，稳定性好。

2、稳定可靠的各类大品牌DCS/PLC硬件组件。

3、控制器冗余的双CPU 配置，100%的信号冗余，双机同时工作，可在线更换及维护。

4、单控制器CPU配置，重要信号可冗余设计，也可以三取二表决。

5、带保护的投切开关或触摸屏，既方便操作，又能防止运行中保护被随意退出。

6、故障自诊断功能，消除潜在的安全隐患。

7、首出指示判别，方便用户分析原因。

8、可在线试验。

主要功能

电超速停机、真空低/排汽压力高停机、轴向位移大停机、润滑油压低停机、轴瓦振动大停机、汽轮机DEH停机、轴承温度高停机、主汽门全关停机、推力瓦温度高停机、手动停机、锅炉MFT动作停机、发电机故障停机
