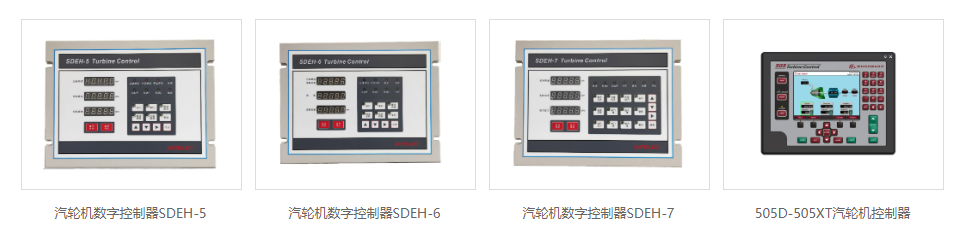

产品图片

概述

SDEH-5汽轮机数字电液控制器以汽轮机组为对象，依据自动控制理论，综合计算机技术、通讯技术，实现对汽轮机的调节控制及保护。控制器以高稳定性的工业级处理器为核心，并辅以多种可编程逻辑芯片完成硬件设计；同时，控制器集成了经过长期工程实践的控制软件，控制精度高、稳定可靠，人机界面友好、操作简单、组态灵活。SDEH-5控制器常用于控制单阀或一个执行机构的工业拖动型汽轮机，如化工、钢铁、纺织、造纸、建材、舰船等领域大型风机、水泵、压缩机、驱动器的拖动。

主要功能

1、调速器参数可组态，汽轮机启动前设定各个参数。

2、转速设定值：1个暖机点、1个临界区，1个额定转速、1个停机转速和1个极限转速。

3、自动升速控制：至低暖机点、暖机后自动升速、自动过临界、自动升至工作区转速下限。

4、机组的整个启动过程可以随时人工进行干预，如任意点暖机（临界区除外），随时中断暖机、停止升速（临界区除外）等。

5、可采用4~20mA的远程控制信号在工作区下限到工作区上限转速进行控制。

6、控制器也可以用手动的方式控制汽轮机转速升降，通过面板上的▲/▼键或者远方操作台的增/键按钮控制转速升/降。

7、为了保护机组，转速给定值会自动避开临界区，防止转速停留在临界区内。

电气连接

1、电源：24VDC和220VAC双电源输入

2、开关量输入：4路，包括：#1-远方增、#2-远方减、#3-外部停机输入、#4-备用

3、开关量输出：3路，包括：#1-停机输出、#2-超速报警输出、#3-故障报警输出

4、转速输入：2路，DMT2300系列磁阻传感器，高选信号

5、模拟量输入：2路4～20mA，包括：#1-远程转速给定指令、#2-备用

6、执行机构输出：1路，4～20mA 或20～160mA，由选型确定

7、模拟量输出：1路，4～20mA转速模拟量输出

8、通讯接口：1个RS485通讯接线端子组和1个RS232通讯接口进行通讯，但同时只能用其中一个通讯口工作，由选型确定。
