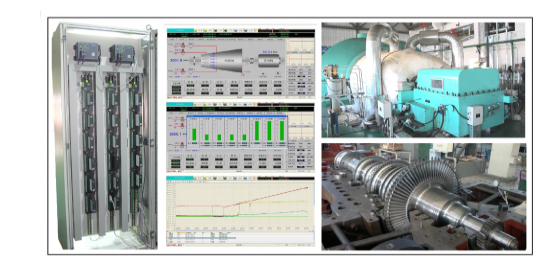

产品图片
汽轮机控制系统DEH
瑞能电力是国内最早掌握汽轮机数字电液控制系统（Digital Electro-Hydraulic System，简称DEH）技术的厂家之一，自主研发的的单/双机DEH现场应用超过二十年，具有系统开放性好、扩展方便、控制调节精度高、人机界面友好等特点，深受用户好评。该DEH系列产品长期参与国内多家汽轮机厂配套，并出口多个国家和地区。
系统概述
汽轮机数字电液控制系统（Digital Electro-Hydraulic System）简称DEH系统，俗称电调。DEH控制系统由测量、综合计算、分析、校正、调节、控制、保护等环节组成。通常汽轮机组的调节、控制信号经DEH处理、校正，放大为所需的电信号，再通过电液伺服系统，将电信号转变为脉动油压信号控制执行机构（俗称油动机）的行程，调节阀门开度控制进汽量大小实现汽轮机组的自动调节与控制。
新型DEH系统电气部套是基于应用及其广泛和可靠的DS10系列硬件构成，配套SCU系列伺服控制器和液压执行机构，组成先进可靠的DEH系统。该DEH系统综合了工业自动化领域领先的测控技术和解决方案，使得系统稳定可靠、人机界面友好、网络化、模块化、易扩展。
系统特点
1、冗余配置：主控制站采用冗余DS10- DPU配置，在线热备；重要信号（转速、功率、压力等）三重或双重冗余；专用伺服系统接收冗余油动机行程反馈（LVDT）；双路交流220VAC供电，冗余的24V直流电源由高可靠电源模件独立供电。
2、可靠的控制软件：DEH软件经长时间的仿真试验、严格的功能测试、长期的现场实践，确保控制功能完善、性能稳定可靠。
3、响应速度快：采用高性能的DS10- DPU作为控制核心，提高了控制系统的处理能力和响应速度；采用进口电液伺服执行机构，提高极端工况时执行机构的响应速度。
4、人机界面友好：操作员通过鼠标和LCD直观方便地进行现场控制和监视操作，所有的图形都是操作人员熟悉的、形象逼真的。同时，画面具有操作提示，以便于操作人员了解系统功能及操作要点，防止误操作。
5、通讯接口：控制器与操作站之间采用以太网通讯；控制器与I/O站之间采用现场总线通讯网络进行数据交换，保证数据交换安全畅通。DEH具有与其他设备通讯的以太网网络接口。
6、易组态：IO模块各通道可以通过组态软件自由设置，如信号类型、功能等；控制策略可以灵活组态。
7、编程软件易学易用：编程软件具有多种编程方式，易学易用，系统后期维护方便。
8、可靠伺服控制系统：DEH系统关键部件之一伺服控制器由我公司自主研发并获得国家专利，现已大量应用于国内600MW以下容量机组。
9、孤网功能：DEH系统具备（可选）孤网运行控制功能，该功能获得国家发明专利，已在多个电厂成功应用。
10、独特转速算法：转速采样单元由专用测速模块完成，测量精度小于±0.1rpm，转速控制精度大幅提高，一次调频介入及时、动作准确。
主要功能
1、机组远方挂闸、开主汽门。
2、静态试验、电气超速试验、机械超速试验、主汽门活动试验功能、阀门严密性试验。
3、转速控制及超速报警、OPC超速保护和超速停机保护。
4、电功率控制及超限保护。
5、抽/补汽压力控制及超限保护。
6、假同期、自动同期。
7、远方控制。
8、TPC保护。
9、快卸电负荷。
10、孤网运行（可选）。
11、具有 “自动”、“半自动”、“手动”三种运行方式。
12、系统故障自诊断和保护功能。
13、参数在线监视、报警、运行参数调整及历史数据记录追忆功能。
