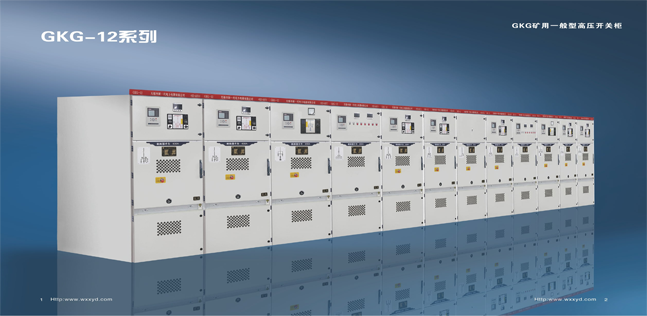

矿用高压开关柜GKG
GKG矿用一般型高压柜
| 产品参数 | |
|---|---|
| 基本参数 | 矿用一般型高压柜 |
| 额定电压 | 6kV 10kV |
| 最高电压 | 12kV |
| 额定频率 | 50Hz |
| 额定电流 | 1600A、1250A、1000A、800A、630A、500A、400A、300A、250A、200A、150A、100A、75A、50A |
| 额定短路关合电流 | 80kA |
| 额定短路开断电流 | 16kA、20kA、25kA、31.5kA |
| 额定短时耐受电流 | 16kA、20kA、25kA、31.5kA |
| 额定峰值耐受电流 | 40kA、50kA、63kA、80kA |
概述
GKG-12型（原型号：KGS1-12）矿用一般型高压开关柜是3.6-12千伏三相交流50Hz单母线及单母线分段系统的成套配电装置。主要用于各类矿山、地铁、风电、住宅、工矿企事业配电以及电业系统的用户变电所的受电、送电及大型高压电动机启动等，进行控制、保护、监测之用。本开关设备满足GB/T12173《矿用一般型电气设备》、GB3906等标准要求，具有以下功能：
1. 防止带负荷推拉断路器手车；
2. 防止误分合断路器；
3. 防止接地开关处于闭合位置时关合断路器；
4. 防止误入带电隔室；
5. 防止在带电时误合接地开关的联锁功能；
6. 防止在断路器处于工作位置时二次插头脱落等联锁功能。
本开关柜适用于煤矿无瓦斯、无粉尘爆炸场所及非煤矿山等其它类似的矿井下中央控制室、机电峒室的供电系统中，为10（6）KV系统中的动力、配电及其它电气设备受电、馈电、控制和保护及电源变换设备，本开关柜同样适用于地面变电站和冶金、化工、电力等部门的供电系统。
技术指标：
| 指标 | |
|---|---|
| 特征 | 本款开关柜符合国家标准：GB/T12173-2008、Q/TF 201-2015，并具有以下结构特点： 1、开关柜占地面积小，重量轻，有利于节省基建投资，也方便运输。 2、开关柜采用断路器中置式，手车移出方式。具有断开位置、试验位置和工作位置，每个位置都有定位装置，以确保联锁可靠，操作时必须按联锁防误操作程序进行。柜体具有4个单独的隔室，包括断路器手车室、母线室、电缆室和继电器仪表室，每个隔室相互隔离。 3、由于在井下工作时会遇到潮湿、腐蚀性气体和液体（如酸性水等），开关柜采用IP54级别柜体和凸沿式密封型门式结构。同时，柜体顶部进行复合型防水处理，并使用阻燃、疏水型纳米新材料型涂料，可靠地保护柜外免受渗水、滳水、洒水的影响，并且能有效抵御一般腐蚀性液体。这样可以确保真空断路器或负荷开关不受外部影响，从而保证了开关的可靠性。 4、开关柜可根据不同用途配置短路、过流、漏电、高压电缆芯线绝缘监视及预警、欠压及操作过电压保护等。保护器采用微机综合保护装置和小电流接地选线装置等保护测控装置，并具有遥控、遥测、遥调、遥讯功能，方便远距离操控和监测。 5、开关选用真空断路器或接触器熔断器组。断路器或接触器熔断器组更换非常简单，同规格手车可以100％互换。断路器及操动机构几乎不需要维护，基本处于免维护状态。 |
产品尺寸表
| 高度(mm) | 宽度(mm) | 深度(mm) |
|---|---|---|
| 1850(2000、2260) | 800 | 1150(1250、1350、1500) |
| 1850(2000、2260) | 800 | 1150(1250、1350、1500) |
| 1800(2000、2200) | 1000 | 600(800) |
| 可根据用户要求特殊设计。 |
