无锡新一代小箱变

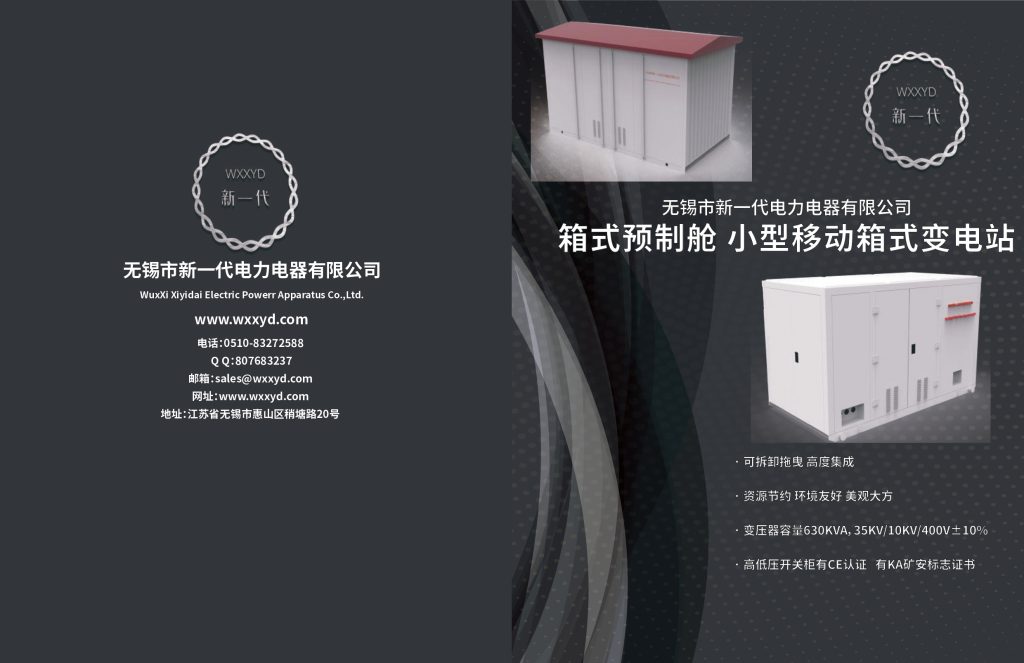

箱式预制舱 小型移动箱式变电站

产品根据功能分类为： 高压舱、 二次舱、 变压舱、 逆变舱、 SVG舱、 生活舱、 环网柜箱变、 汇流箱、 储能设备舱、 电容电抗器舱、 其他特殊用途户外防护舱体

产品根据箱体分类为：集装箱式预制舱  金邦板预制舱  双层钢板预制舱

1) 集装箱式预制舱结构与应用

结构特点: 电力设备预制舱借用标准载体, 集装箱外墙面压型且满焊拼接良好的结构特点， 克服材料长度、宽度限制等因素造成非标化生产难题;结合不同电力设备自身对舱体 隔热、保温、防火、防腐、设备承重等要求;集照明、温度控制系统、SF6、温度、湿度等 探测装置;消防监控系统等具备电力设备预制舱全部使用功能要求的集装箱外观预 制舱。 主要应用: 港口、码头电站；煤矿、稀有金属矿场等恶劣地质环境且需要不定期移动电站位 置；出口项目E-house电站设备预制舱。

2）金邦板预制舱结构与应用

结构特点: 外墙采用金邦板或者NAFC板等GRC水泥材质板，墙体表面温度及隔热性能在长 时间太阳暴晒时间段凭借着其非金属材质特点表现较好;表面耐腐蚀性能优越，永远 不会生锈，表面涂料时间长容易产生起皮现象，需要进行维护;外墙面结构应力较差， 受外力墙体易开裂、断裂等，且修复难度较大。 主要应用: 国家电网项目运输条件较好，使用环境较好，不容易被其他物体撞击区域。

3)双层钢板预制舱结构与应用

结构特点: 结构强度可靠，适用绝大部分地形及气候条件;坡顶结构，形成空气隔热腔体且 便于落水;工艺化程度高，便于零件化规模化生产; 对生产设备设计能力及加工能力 要求高;非标产品标准化，施工周期短;易于周围环境相协调，整体外观较美观。 主要应用: 大型地面电站10kv;35kv;110kv电站，适合模块化生产，现场吊装、拼装、组装 成大舱体；10kv预制舱、35kv预制舱、二次设备预制舱、SVG舱、电容电抗器舱、逆变 器舱、箱变。

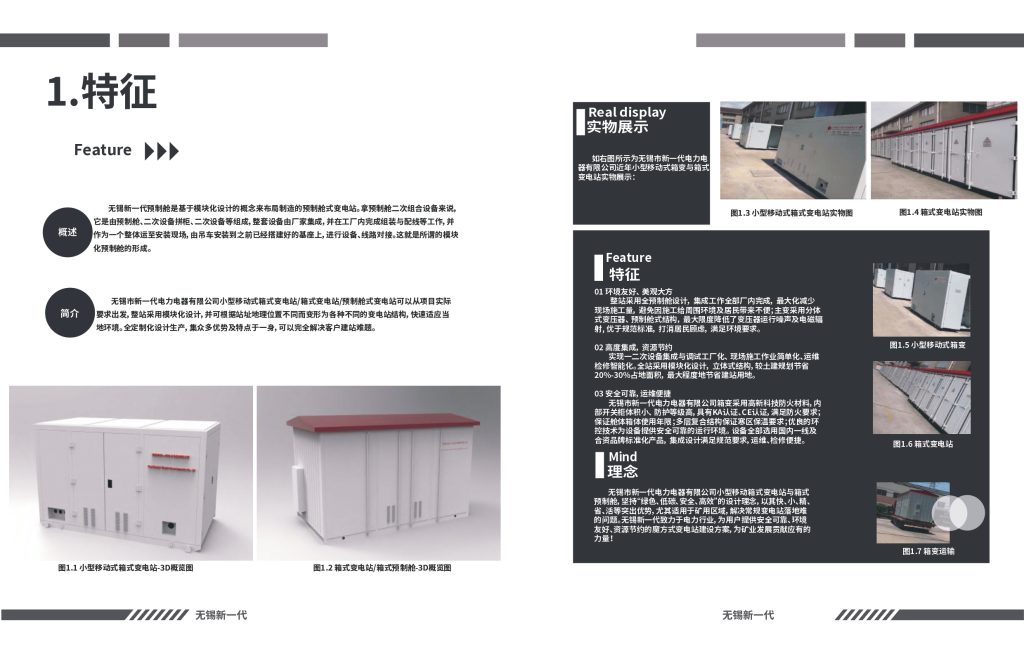

无锡市新一代电力电器有限公司小型移动式箱式变电站/箱式变电站/预制舱式变电站可以从项目实际要求出发，整站采用模块化设计，并可根据站址地理位置不同而变形为各种不同的变电站结构，快速适应当 地环境。全定制化设计生产，集众多优势及特点于一身，可以完全解决客户建站难题。

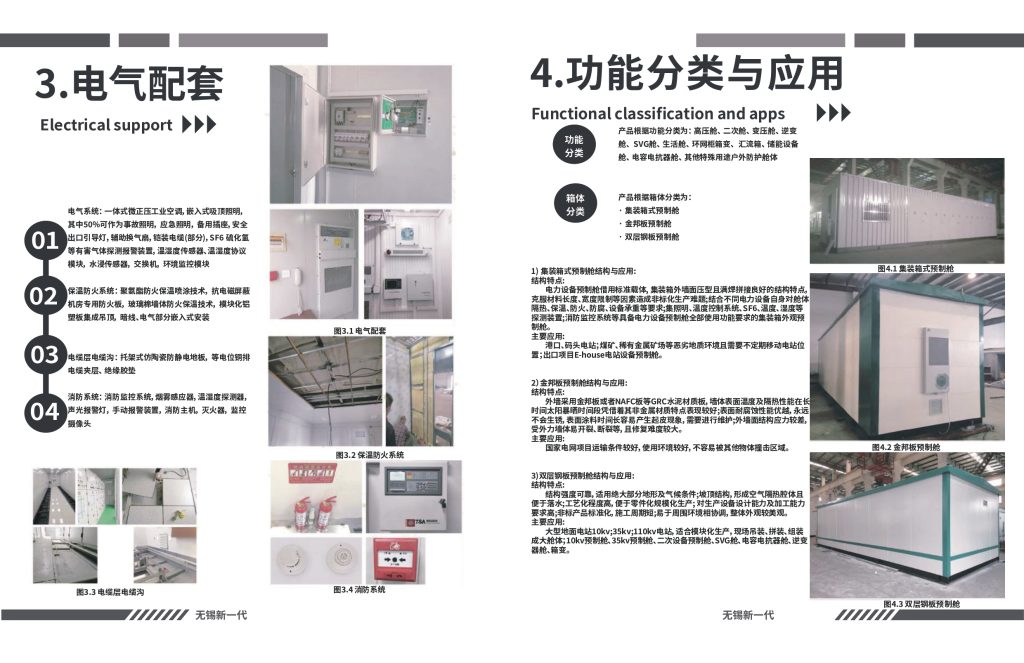

电气配套设备如下

电气系统： 一体式微正压工业空调，嵌入式吸顶照明， 其中50%可作为事故照明， 应急照明， 备用插座，安全出口引导灯，辅助换气扇，铠装电缆(部分)，SF6硫化氢等有害气体探测报警装置，温湿度传感器、温湿度协议 模块，水浸传感器，交换机，环境监控模块

保温防火系统： 聚氨酯防火保温喷涂技术，抗电磁屏蔽机房专用防火板，玻璃棉墙体防火保温技术， 模块化铝塑板集成吊顶，暗线、电气部分嵌入式安装

电缆层电缆沟：托架式仿陶瓷防静电地板， 等电位铜排电缆夹层、 绝缘胶垫

消防系统：消防监控系统，烟雾感应器，温湿度探测器，声光报警灯，手动报警装置，消防主机，灭火器，监控摄像头
