侧装移开式高压开关柜

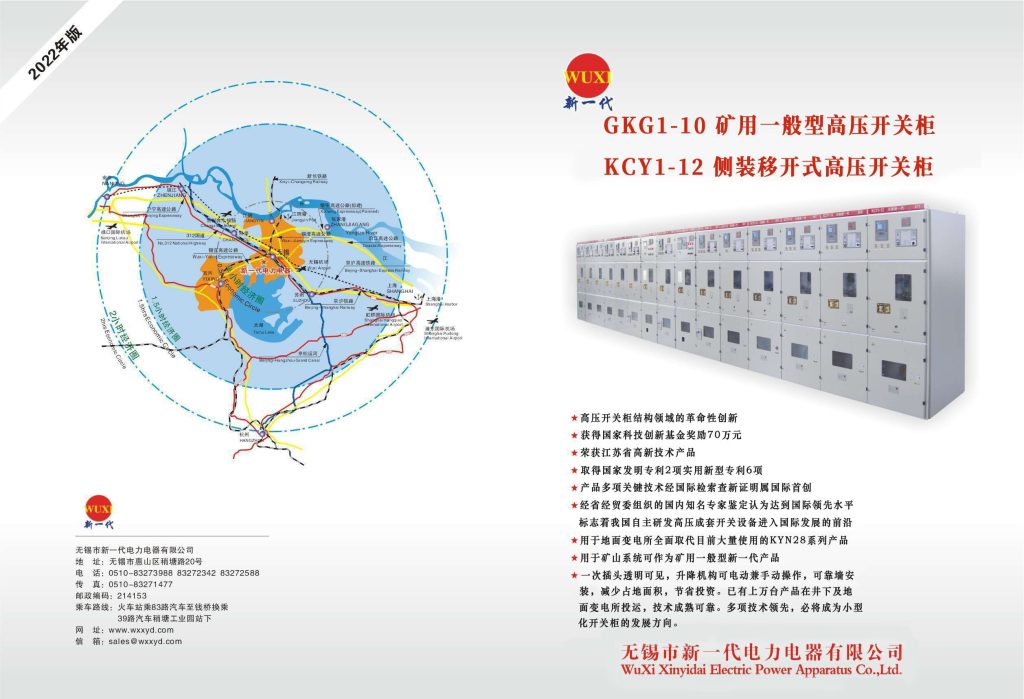

GKG1-10 （井下）矿用一般型高压开关柜
KCY1-12（地面） 侧装移开式高压开关柜
KCY1-12系列 侧装移开式交流金属封闭开关柜
高压开关柜结构领域的革命性创新
获得国家科技创新基金奖励70万元
荣获江苏省高新技术产品
取得国家发明专利1项实用新型专利2项
产品多项关键技术经国际检索查新证明属国际首创
经省经贸委组织的国内知名专家鉴定认为达到国际领先水平
标志着我国自主研发高压成套开关设备进入国际发展的前沿 多项技术领先可全面取代目前大量使用的KYN28系列产品 应用于矿山系统可作为矿山一般型新一代产品
仅2011年度有数百台产品在国内外用户现场成功投入使用 KCY1-12侧装移开式交流金属封闭开关柜
概述
KCY1-12侧装移开式高压真空开关柜，是无锡市新一代电力电器有限公司自主研发、国际首创、全新型高压 真突开关柜。该产品由五项专利技术支撑任其成为成食并关设备销题中新一代产品，是替代KYN28系列申营式高 压真空开关柜的首选产品。
本产品话用于3.6~12kV户内三相交流50Hz单母线及单母线分段系统的成套配电装置。主要用于工矿企业及 发电厂、中小型发电机送电以及电力系统的二次变电所的受电、送电及大型高压电动机启动等。作为配电、控制、 保护和监测之用。本产品满足GB3906-2006、DL/T404-1997、IEC6227-2002003等标准要求。除广泛用于一 般电力系统外，还可用于矿山井下做为矿用一般型高压开关设备。
产品主要制新点
首次在手车式高压开关柜中实现了主导电插头插接状态及插接过程的可视化
首次在手车式高压开关柜中实现了明显可见的一次空气隔离断口
统一了主母线与断路器的相序排列，取消了分支母线及辅助支撑，形成简洁的“T”型主导电回路
同类产品体积最小
开关柜既可靠墙安装，又可双面维护，安装运行维护极为方便
便于事故应急分闸
全新的柜体结构布置，防护等级可达IP54
内配极柱固封式真空断路器
柜体采用覆铝锌板，抗锈蚀性能好，外形美观，产品档次高 机械及电气联锁完善 适用范围广 订货前用户需要技术咨询可与本公司技术邮联系(0510-83272855)。
| 产品参数 | |
|---|---|
| 产品型号参数 | 矿用一般型高压侧装移开式开关柜 |
| 型号 | KYN-12 |
| ◆额定电压 | 12kV/10kV/6KV |
| ◆额定频率 | 50Hz |
| ◆额定电流 | 3150A、2500A、2000A、1600A || 1250A、1000A、800A、630A、500A |
| ◆额定短时耐受电流ICW(kA) | 40kA || 31.5kA |
| ◆操作回路额定电压 | AC~380V、~220V、~127V、-110V、~100V DC 110/220 |
| ◆外壳防护等级 | IP54 |
KCY1-12侧装移开式高压真空开关柜，是无锡市新一代电力电器有限公司自主研发、国际首创、全新型高压真空开关柜。该产品由多项专利技术支撑使其成为成套开关设备领域中新一代产品，是替代KYN28系列中置式高压真空开关柜的首选产品。 本产品适用于3.6~12KV户内三相交流50HZ单母线及单母线分段系统的成套配电装置。主要用于工矿企业及发电厂、中小型发电机送电以及电力系统的二次变电所的受电、送电及大型高压电动机启动等，作为配电、控制.保护和监测之用。本产品满足GB3906-2006、DL/T404-1997、IEC6227/-200;2003等标准要求。除广泛用于一般电力系统外，还可用于矿山井下做为矿用一般型高压开关设备。
产品尺寸表
| 规格 | 宽 x 深 x 高(mm) | 安装尺寸(mm) |
|---|---|---|
| 1250A及以下 | 650 x 1100 x 2200 | 600 x 1058 |
| 1600~3150A | 800 x 1100 x 2200 | 750 x 1058 |
