HTSC低压无功补偿装置是根据配电变压器无功负荷状况，自动投切并联在配电变压器1kV及以下母线的电容器组，提供相应的容性无功功率，改善功率因数，稳定系统电压，从而降低线路损耗，提高变压器有效输出容量，提高整体的电力传输效率同时具有负荷监测功能，对电网运行状况进行实时监测，实现无功补偿和配电监测二合一。

该装置由并联电容器、串联电抗器、晶闸管开关、避雷器、控制器和保护装置等组成。主要应用于1kV及以下负荷波动较大的交流电力系统中。

推荐场合:石油、化工、医院、商场、小区等;

技术参数：

1.使用环境:户内，环境温度-25 ℃ ～ +55 ℃ ;
2．单柜补偿容量:480kVar ;

3．补偿控制取样:无功功率﹔

4.动态响应时间:20ms (无触点开关) ﹔5.补偿动作方式:循环、编码投切﹔

6．谐波电流平均吸收率达到30%以上;7.系统具有以下安全运行措施:

系统:过电压保护、失电压保护、过电流保护、电流速断保护、低电压保护、接地保护、氧化锌避雷器抑制过电流保护、放电电阻放电保护;

电容器:过压、过流、过热保护及缺相保护﹔

电抗器:过流、过热保护;

8．显示参数:PF，U， l， s，Q，P，工作状态等11种指示;9．柜型:GGD Gcs MNS等标准柜体﹔

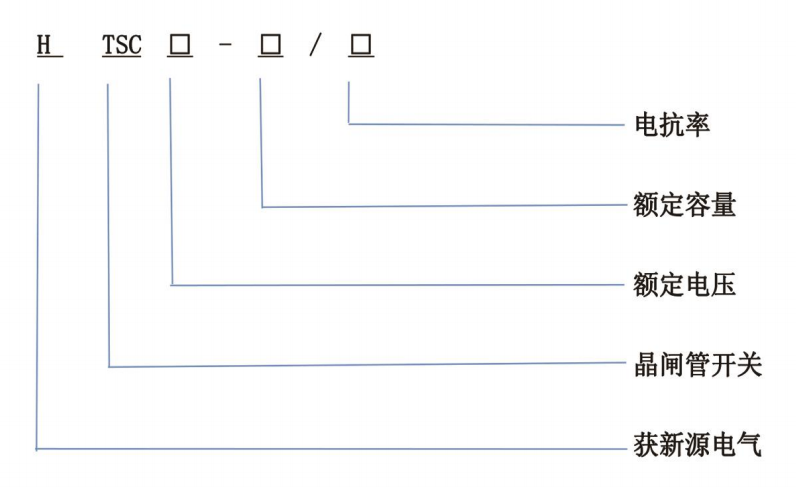

型号含义：
