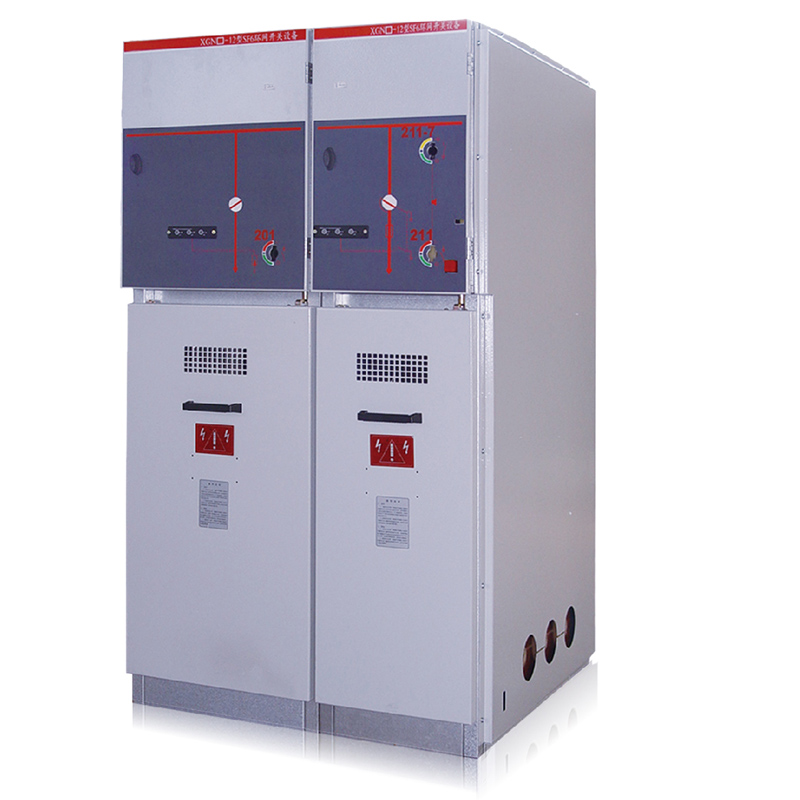

互联网智能化HXGN□-12型环网真空负荷开关柜
产品简介
HXGN□-12型环网真空负荷开关柜是一-种工业生产以及日常生活中配电中常用的产品，其又称为环网柜,主要适用于工矿企业、住宅小区、高层建筑和学校公园等配电系统,作为户内交流三相3.6~12kV、50Hz的环网供电单元和终端配电设备。HXGN□- 12型环网真空负荷开关柜可开断或关合额定负荷电流及变压器空载电流,并能开断或关合一定距离的架空线路、电缆线路或电容器组的电容电流。负荷开关-熔断器组合电器柜可- -次性开断额定短路电流。本环网柜可在电力系统中作为配电设备的保护、电能的分配和控制之用。
正常使用条件
海拔高度≤1000m; (如有特殊要求可在订货时注明)
环境温度: -35C~+40C
日相对湿度平均值不超过95%;月相对湿度平均值不超过90%;抗震能力: 8度
无剧烈震动和冲击以及有火灾、化学腐蚀、爆炸危险的场所。
详情
| 项号 | 名称 | 单位 | 技术参数 | |
|---|---|---|---|---|
| HXGN□-12(F)/T630-20 | HXGN口-12(F.R)T160-31.5 | |||
| 1 | 额定电压 | KV | 12 | 12 |
| 2 | 额定电流 | A | 630 | 160 |
| 3 | 额定短路开断电流 | KA | 20 | 31.5 |
| 4 | 额定短时耐受电流（4S） | KA | 20 | - |
| 5 | 额定峰值耐受电流 | KA | 50 | - |
| 6 | 额定短路关合电流（峰值） | KA | 50 | 80 |
| 7 | 防护等级 | IP3X (外壳) | IP3X (外壳) | |
| 8 | 操作方式 | 电磁式、弹簧储能式 | 电磁式、弹簧储能式 | |
| 9 | 外形尺寸（宽*深*高） | mm | 750*918*1885 (2000) | 750*918*1885 (2000) |
可根据客户需求对开关柜运行的电流、电压、开关柜内温湿度等运行状态实时采集并上传到互联网云端。用户可在线实时对开关柜进行监控,对异常运行数据实时报警。
