复合针式绝缘子

联系人：陈佩娜

联系电话：0577-6282****

企业：浙江朗高电力科技有限公司

企业地址浙江省-温州市

详细地址浙江省乐清市柳市镇南宅村

厂家信息
产品信息
规格参数
技术文档

浙江朗高电力科技有限公司，坐落在美丽的乐清湾畔，乐清市东盐工业区。国家首条实现水，电，运三通的跨海大桥——大门大桥西首。专注于电力高压行业多年，为用户提供一整套电力电气解决方案。现主要产品有，复合绝缘子，避雷器，跌落式熔断器，穿墙套管，绝缘护套，真空开关等。朗高人秉承顽强奋斗，务实创新的精神，愿为客户带来最完美的电力电气解决方案。在美丽的东海之滨，这一块美丽富饶的土地上。一条巨龙正在蓝色的波涛上升起，他蜿蜒盘旋，气势非凡。这是国家首条实现三线贯通的跨海大桥——大门大桥。他连接的不仅仅是大陆和一座海岛的距离。更是大桥两岸人民发展，实现经济腾飞的新希望所在。

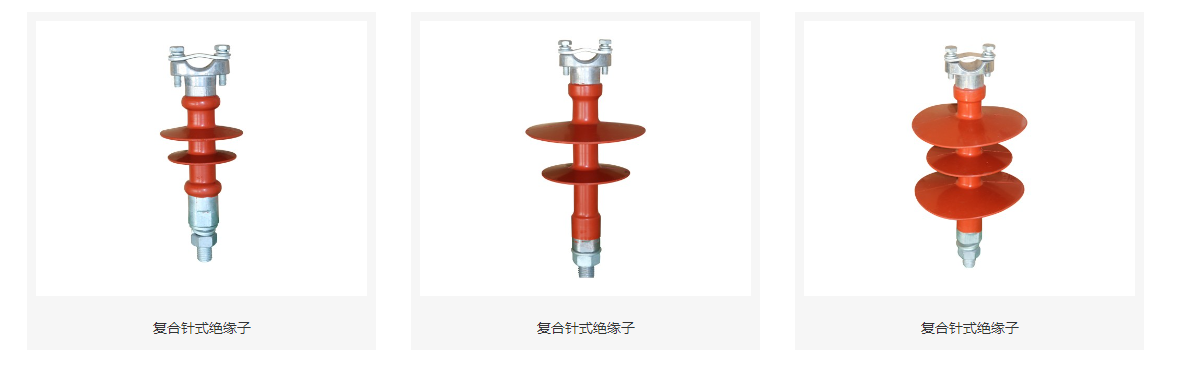

产品图片

概述：

复合针式绝缘子具有很高的抗弯曲，抗扭强度，抗冲击性、抗震性和防爆性能优越。内绝缘可靠、重量轻、易安装，是传统瓷绝缘子的理想换代产品。

产品型号说明：

FPQ：F代表复合；P代表针式；Q代表防污型

4：4表示防污等级

□ /□：额定电压(kV)/额定弯曲负荷(kN)

T：T-铁横担；L-玻璃钢横担；M-木横担

□：钢脚直径(mm)

□：颜色：默认为深红色；H-灰色，G-绿色；Y-黄色；S-三色混装

规格型号	额定电压kV	额定弯曲负荷kN	钢脚螺纹直径X长度(mm)	夹线范围(mm)	结构高度(mm)±10	最小电弧距离 (mm)	最小公称爬电距离(mm)	雷电全波冲击耐受电压kV	工频湿耐受电压1minkV	对应其它不同型号说明
FPQ-1/3T16~20	1~3	3	16~20×40	Φ10~Φ24	155	85	180	45	18
FPQ-10/4T16~20	6~10	4	16~20×40	Φ16~Φ30	210	130	320	95	42
FPQ-10/5T16~20	6~10	5	16~20×40	Φ16~Φ30	210	130	320	95	42
FPQ-10/6T20	6~10	6	20×40	Φ16~Φ30	210	130	320	95	42
FPQ-10/3T16~20	10~15	3	16~20×40	Φ16~Φ30	245	170	460	105	50	FPW-10/3
FPQ-10/4T16~20	10~15	4	16~20×40	Φ16~Φ30	245	170	460	105	50	FPW-10/3
FPQ-10/5T16~20	10~15	5	16~20×40	Φ16~Φ30	245	170	460	105	50	FPW-10/3
FPQG-10/3T20	10~15	3	20×40	Φ16~Φ30	330	260	700	105	50
FPQ-10/3	10	3	16~20×40	Φ16~Φ30	285	170	450	105	50
FPQ-10/5	10	10	16~20×40	Φ16~Φ30	285	170	450	105	50
FPQ-20/5T16~20	20	5	20×40	Φ36以下导线	300	215	600	150	65
FPQ-20/12.5T16~20	20	12.5	16~22×45	Φ36以下导线	325	230	650	150	60
FPQ-20/12.5T22	20	12.5	16~22×45	Φ36以下导线	370	275	775	170	70
FPQ-35/3T16~20	35	3	20×45	Φ16~Φ30	400	320	835	210	90
FPQ-35/6T16~22	35	6	22×45	Φ36以下导线	450	370	1015	230	95
FPQ-35/6T16~22	35	6	22×45	Φ36以下导线	480	370	1260	230	95

技术参数表：

规格型号	额定电压kV	额定弯曲负荷kN	结构高度(mm)±10	最小电弧距离 (mm)	最小公称爬电距离(mm)	雷电全波冲击耐受电压kV	工频湿耐受电压1minkV	可替代瓷绝缘子型号
FPS-105/5	10~15	5	230	180	380	105	45
FPS-105/8	10~15	8	230	180	420	105	45
FPS-150/5	20	5	300	215	600	150	65	PS-105/5
FPS-150/12.5	20	12.5	325	215	575	150	65	PS-105/8
FPS-170/12.5	20	12.5	350	240	650	170	70	PS-150/5
FPS-200/3	35	3	445	335	1050	200	85	PS-150/12.5
FPS-200/5	35	5	465	345	980	200	85	PS-170/12.5

订货须知：

1、如夹线范围不符，请在订货时注明；

2、常规配压线板，如不需要，请注明；

3、如选用节能型跨径压板(工程塑料材质)，订货时请在型号后加“J”。
