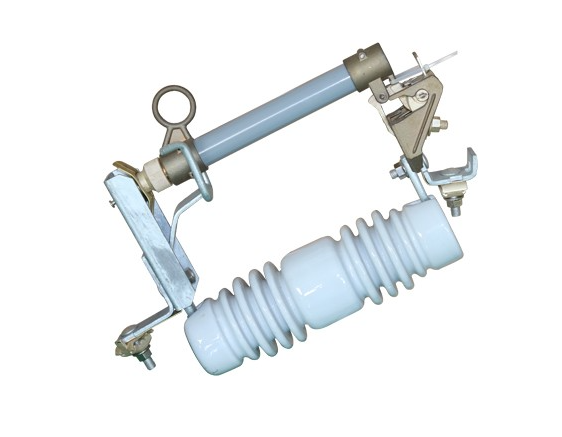

跌落式熔断器

概述：

    跌落式熔断器及拉负荷跌落式熔断器是户外高压保护电器。它装置在配电变压器高压侧或配电线支干线路上，用作变压器和线路的短 路、过载保护及分、合负荷电流。跌落式熔断器由绝缘支架和熔丝管二部分组成，静触头安装在绝缘支架两端，动触头安装在熔丝管两端 丝管由层的消弧管和外层的环氧玻璃管组成。拉负荷跌落式熔断器增加弹性辅助触头及灭弧罩，用以分、合负荷电流。

    跌落式熔断器在正常运行时，熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时，故障电流使熔丝迅速熔断，并形成电弧，消 弧管受电弧灼热，分解出大量的气体，使管内形成很高压力，并沿管道形成纵吹，电弧被迅速拉长而熄灭。熔丝熔断后，下部动触头失去 拉力而下翻，锁紧机构释放熔丝管，熔丝管跌落，形成明显的开断位置。当需要拉负荷时，用绝缘杆拉开动触头，此时主动、静助触头仍 然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭弧罩狭缝中被拉长，同时灭弧罩产生气体，在电 流过零时，将电弧熄灭。

使用条件：

1、产品正常使用条件：

a) 环境温度不高于+40℃，不低于-40℃；

b) 海拔高度不超过1000m；

c) 最大风速不超过35m/s；

d) 地震强度不超过8度。

2、产品不适用于下列场所：

A) 有燃烧或爆炸危险的场所；

B) 有剧烈震动或冲击的场所；

C) 有导电、化学气体作用及严重污秽、盐雾地区。

产品型号说明：

H：H-复合外套绝缘支座

R:R-熔断器

W:W-户外；N-户内

□:产品设计序号

□:额定电压(kV)

F:灭弧罩

□:额定电流(A)

LGF1型熔断器对应参数表:

LGF1-F型熔断器对应参数表:
