ZGS组合式变压器
产品特点
全密封、全绝缘结构、体积小、结构紧凑、无需绝缘距离、可靠保证人身安全;可用于环网和终端供电方式; 采用双敏熔丝与后备熔断器全范围双电源保护方式,大大降低运行成本; 箱体采用防腐设计和喷涂处理,适用于各种恶劣环境;变压器损耗小,过载能力强。

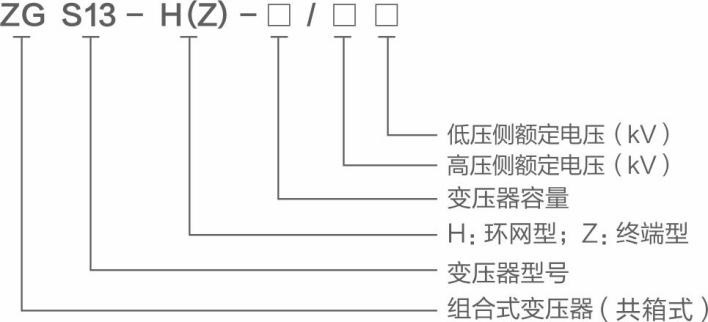

型号说明
变压器性能水平代号:11、13
使用条件
海拔高度不超过1000m;
环境温度∶最高气温+40℃,最低气温-25℃;最高日平均气温35℃,最高年平均气温20℃;风速不超过34m/s;
空气相对湿度不超过95%(2C),月平均值不大于90%;地面倾斜度不大于5°;
地震水平加速度不大于0.3m/52;
安装场所无火灾、爆炸危险、化学腐蚀及剧烈振动;安装在水泥平台或其它平整、坚实的平台上;
油浸自冷。
技术参数
单元名称 | 项目 | 单位 | 参数 | |||
高压单元 | 额定频率 | Hz | 50 | |||
额定电压 | kV | 6 | 10 | |||
最高工作电压 | kV | 7.2 | 11.5 | |||
工频耐受电压对地和相间/隔离端口 | kV | 25 | 35 | |||
雷电冲击电压对地和相间/隔离端口 | kV | 60/65 | 75/85 | |||
额定电流 | A | 400/630 | ||||
额定短时耐受电流 | kA | 12.5(2S) | 16(2S) | |||
额定峰值耐受电流 | kA | 31.5 | 40 | |||
低压单元 | 额定电压 | kV | 0.4 | |||
主回路额定电流 | A | 50~2500 | ||||
额定短时耐受电流 | kA | 12.5 | ||||
额定峰值耐受电流 | kA | 30 | 63 | 110 | ||
支路电流 | A | 10~800 | ||||
分支路数 | 路 | 1~12 | ||||
补偿容量 | kVar | 0~360 | ||||
变压器单元 | 额定容量 | kVA | 30~500 | 630~1600 | ||
阻抗电压 | % | 4 | 4.5 | |||
分接范围 | ±2×2.5%、 士5% | |||||
联结组别 | YynO/Dyn11 |
