线路悬挂式避雷器

联系人:朱宝生
联系电话:0578-210****
企业地址浙江省-丽水市
详细地址浙江省丽水市莲都区碧湖镇碧云街808号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
中仪电力科技有限公司是一家专业生产高压真空开关、真空灭弧室、复合绝缘子和复合氧化锌避雷器、熔断器、隔离开关的厂家。是一个起点高、技术力量强、资金实力雄厚的现代化企业,并与相关科研机构建立了长期合作关系。 本公司年生产真空灭弧室5万多只,各类中高压开关一万多台,生产的复合绝缘子、避雷器、隔防开关有10KV、35KV、66KV、110KV、220KV等电压等级,有悬挂式列、横担式系列、线路柱式系列、针式系列、电站支柱系列、电气化铁道系列、复合干式穿墙管多种不同规格型号的产品。本公司可根据用户要求进行产品设计、生产及加工,竭诚欢迎各界新老客户来电或来人洽谈业务。

产品图片

线路悬挂式避雷器

线路悬挂式避雷器简介


    6~220kv交流输变电线路用悬挂式有机复合外套氧化氧避雷器并联连接于绝缘子(串)两端,是为了限制线路雷电过电压,提高线路耐雷水平,降低系统因雷击故障引起的跳闸率专门设计的一种悬挂安装于输电杆塔上的新型避雷器。

引用标准


GB 11032-2000 交流无间隙金属氧化物避雷器
JB/T8952-2005 交流系统用复合外套无间隙金属氧化物避雷器
JB/T10497-2005 交流输电线路用复合外套有串联间隙金属氧化物避雷器
GB311.1-1977 高压输变电设备的绝缘配合
JB/T8459-1996 避雷器产品型号编制方法

结构特点


1、设计合理,结构新颖,技术性能可靠,外形小巧、重量轻,安装灵活,抗拉强度高,耐碰撞,运输无破损;
2、引用硅橡胶外套氧化物避雷器的优点,整体模压一次成形,具有良好的密封、耐污、防爆、防潮性能,介电强度高、散热性能好、具有
较大的过电能量吸收能力。

使用条件


a、海拔高度不大于2000米
b、环境温度:-40℃~+40℃
c、******风速不超过去时 35m/s
d、电源频率:48Hz~62Hz
e、避雷器允许摆动,根据塔形,考虑悬挂方式

产品型号说明



适宜


1、耐雷水平较低,雷击跳闸率偏高的输电线路
2、干旱、少雨的丘陵、山区等地区,不宜维护地区
3、接地电阻较高的杆塔及地区
4、较大跨距的过江杆塔
5、操作过电压较高,需要对在进入变电站前进行限制场合

产品型号说明

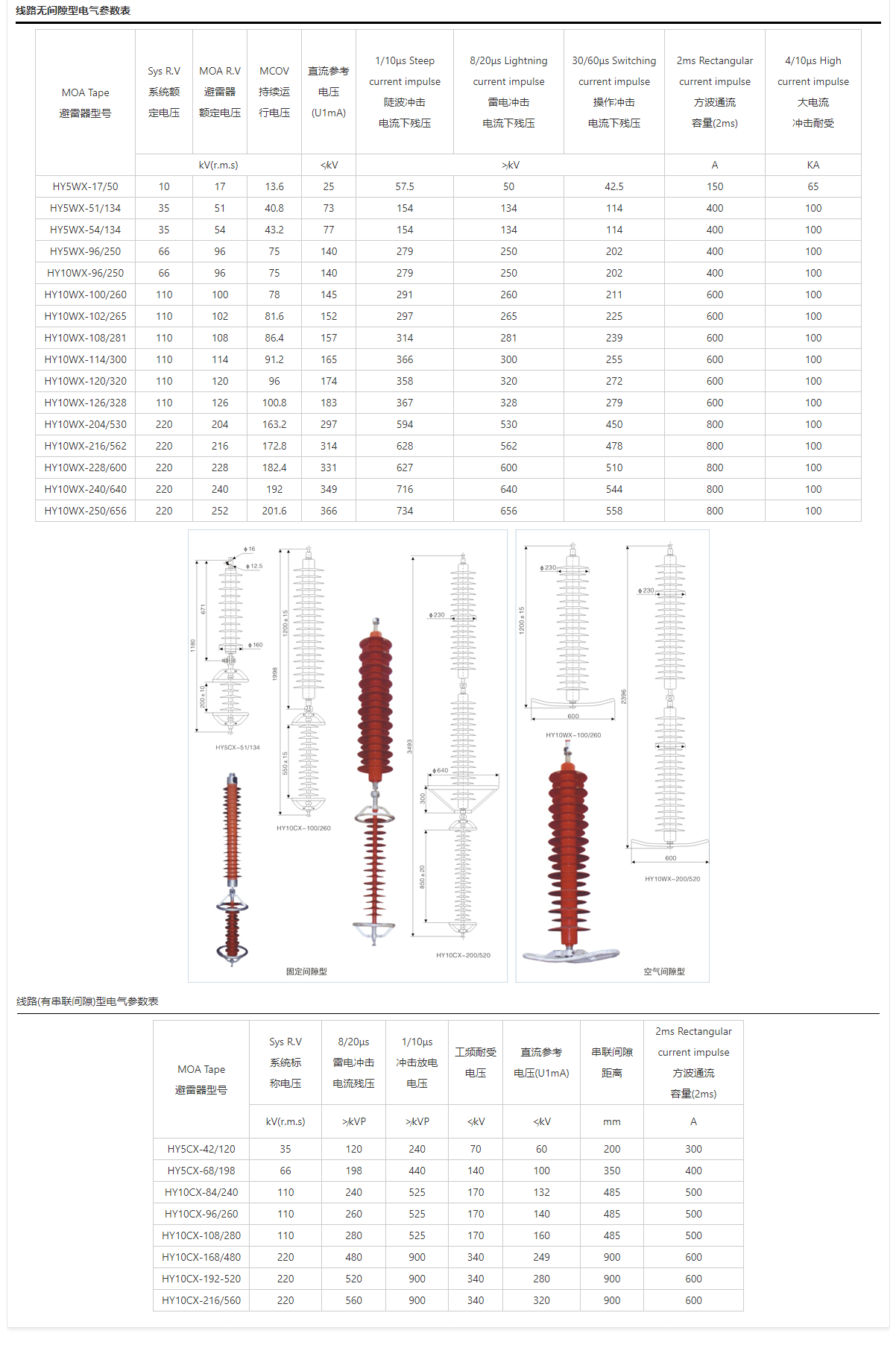

1、产品技术性能及参数详见附表;
2、产品外形尺寸及安装尺寸详见附图18~23;
3、若用户提出的型号或外形结构与本样本不符,可在订货时注明,以便我公司专门设计生产,满足用户要求。

线路(串联间隙)型避雷器


带串联间隙型避雷器的特点:
1、正常状态下,避雷器的串联的间隙将避雷器与系统隔离,避雷
器不参与运行,延长了其使用寿命;
2、对频繁出现电压波动的系统,只有超过规定值电压出现时,间
隙才能被击穿使避雷器工作,避免了无间隙避雷器频繁动作的情况。
3、常见的串联间隙形式有固定间隙和空气间隙,其优缺点正在研
究比较和实际运行中积累经验。我公司可根据客户要求提供。
