产品图片

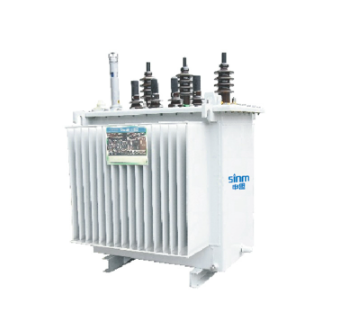

宽幅有载调压变压器

型号说明

示例：
一台三相、自冷、双绕组、有载调压、调压范围为4×2.5%、损耗水平代号为“13”，额定容量为630KVA的10kV电压等级宽幅有载调压配变型号表示为：SZ13-M-630/10±4×2.5%

产品特点

• 多档位、宽幅调压：9档电压调节位置、调压范围支持士10%和士20%两种选择。
• 变压器一二次融合：除了实现自动调压外，还扩充了变压器运行状态（电流、电压、油温、油压等）的监控，实现了变压器的一二次融合。
• “三遥”功能：支持GPRS无线通讯和RS485串口通信，实现远程监测变压器运行状态、查看和修改参数值等功能，实现配电网台区的自动化
• 良好的人机界面：控制器配有中文显示的LCD屏，内置WIFI模块，方便维保人员不断电就地通过LCD屏或手机APP查询变压器工作状态，提升了维修效率。
• 小型化设计，体积小、安装便利：有载分接开关采用组合式结构，实现小型化设计，开关整体卧装，不设独立油室，真空管内灭弧，结构简单。变压器体积紧凑，安装便利。
• 免维护长寿命：运行过程中不需滤油，无需定期维护，分接开关电器寿命达到5万次，机械寿命达到10万次。

使用条件

海拔不超过1000m户内或户外
最高环境气温+40℃最高日平均温度+30℃
最高年平均温度+20℃最低气温-25℃
根据用户要求可提供在特殊条件下运行的变压器

技术参数

注：对于其他联结组别及相应技术参数为非优选参数，由用户与制造厂协商。

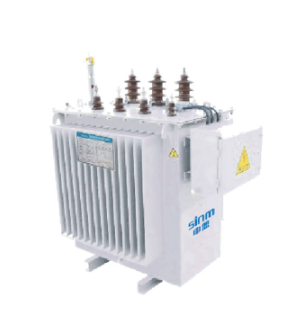

有载调容调压变压器

型号说明

示例：
SZ13-M·ZT-400（125）/10，表示一台三相、油浸、自冷、双绕组、损耗水平代号为“13"、全密封、大容量为400KVA、小容量为125KVA、额定电压为10KV的有载调容调压变压器。

产品特点

• 自动调压、提升电压质量：实时检测线路电压，按预设的逻辑和算法，根据线路电压波动，控制分接开关实现变压器的自动调压。
• 自动调容，节能降耗：实时检测线路中电流，自动识别变压器是轻载还是重载运行，按预定的逻辑和算法，在40ms内完成变压器容量调整；在小容量档，空载损耗大大降低实现节能降耗的目的。
• “三遥”功能：支持GPRS无线通讯和RS485串口通信，实现远程监测变压器运行状态、查看和修改参数值等功能，实现配电网台区的自动化。
• 良好的人机界面：控制器配有中文显示的LCD屏，内置WIFI模块，方便维保人员不断电就地通过LCD屏或手机APP查询变压器工作状态，提升了维修效率。
• 小型化设计，体积小、安装便利：有载分接开关采用组合式结构，实现小型化设计，开关整体卧装，不设独立油室，真空管内灭弧，结构简单。变压器体积紧凑，安装便利。
• 免维护长寿命：运行过程中不需滤油，无需定期维护，分接开关电器寿命达到5万次，机械寿命达到10万次。

使用条件

海拔不超过1000m户内或户外
最高环境气温+40℃最高日平均温度+30℃
最高年平均温度+20℃最低气温-25℃
根据用户要求可提供在特殊条件下运行的变压器

技术参数

注1：括号内为小容量时的参数。
注2：对于其他联结组别及相应技术参数为非优选参数，由用户与制造厂协商。
