武汉轨道交通地铁8号线，辅助高压箱安装于车下，主要由箱体、高压三位置转换开关、二极管、熔断器、重载连接器、车间电源插座等组成。辅助高压箱输入直流电压DC1500V、输出DC1500V，工作状态分：运行位、接地位、库用位。箱体内加二极管防止反接保护及熔断器过流保护。状态信号通过重载连接器与外部连接。
适用环境：
海拔高度：≤1200m
环境温度：-18℃~42℃
使用（或存放）环境温度：-25℃~42℃
最湿月月平均最大相对湿度：≤94%（该月平均温度不高于 25.4 ℃）
年平均温度：17.6℃
振动：频率为1Hz~500Hz在纵向、横向和垂向三个方向
冲击：纵向：3g、横向：1g、垂向：3g (g=9.81m/s2)
箱体技术参数：
箱体材质：碳钢Q345B
底板06cr19ni10
箱体外部接地螺柱：0Cr18Ni9
门挂钩、折页轴：0Cr18Ni9
总重量：≤220kg
箱体颜色：RAL7031光泽度50±10
防护等级：IP65
供电标准：
牵引系统供电电压范围如下所示：
额定电压：DC1500V
变化范围：DC1000~1800V
最高电压：DC2000V（再生制动时）

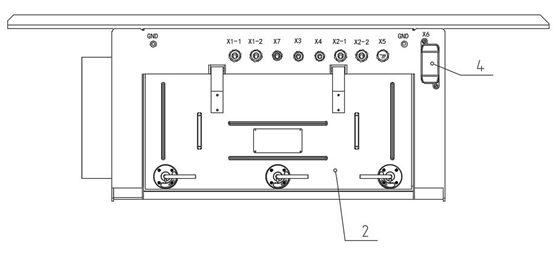

辅助高压箱（图一）

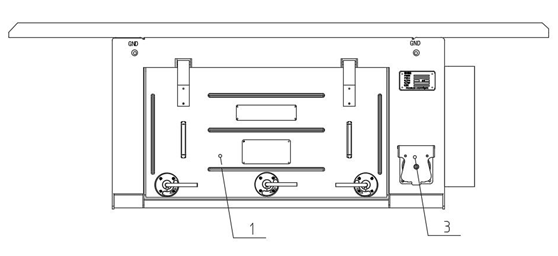

辅助高压箱（图二）
三位置转换开关操作手柄位于前柜门内部，按照门锁上标记的“开”“关”旋转方向，将三个门锁打开。然后双手握住门把手向上微抬，使门挂钩脱离箱体上的折页轴。

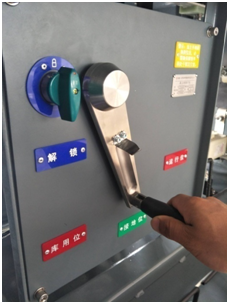

三位置开关（图三）

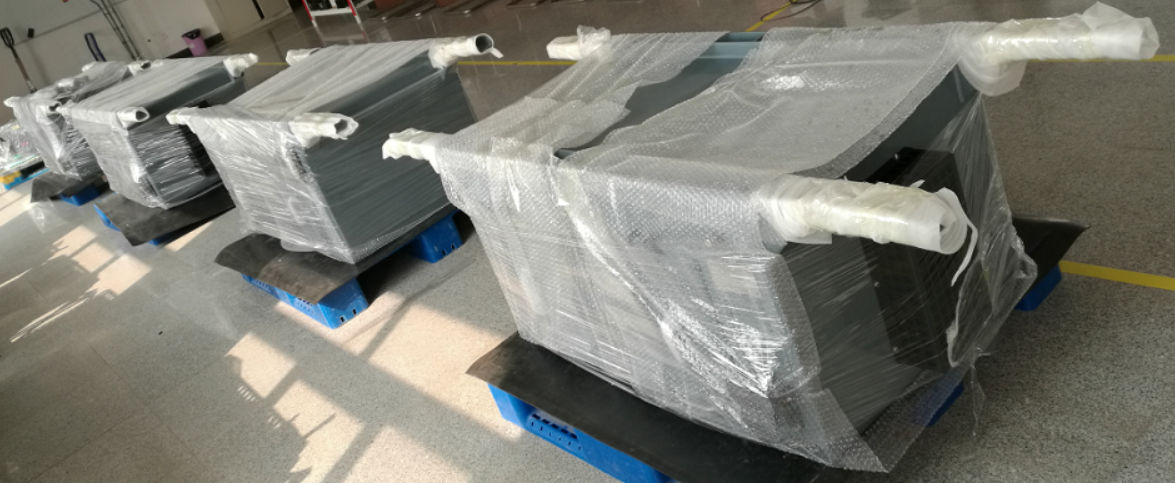

辅助高压箱（图四）
