ZCDT-105无线遥测六角图伏安相位仪

联系人：代英强
联系电话：027-8262****
企业地址湖北省-武汉市
详细地址武汉东湖新技术开发区光谷大道111号光谷・芯中心二期2-01幢6层04号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
武汉南电至诚电力设备有限公司是一家专业从事电力、电气测试设备，集研发、生产、经营于一体的企业。公司拥有一批技术人才，并通过与武汉各大院校、科研院所的广泛合作，向全国电力行业提供大量的好产品与完善的售后服务。 　　公司以产品质量为企业的生命。以市场为导向，以满足用户为主题，以周到的服务，合理的价格，深得广大用户赞誉。公司的产品研发团队由多年从事电力产品开发的研发人员组成，产品开发以国家相关行业标准和规程为依据，充分利用微电脑技术，实现产品的高智能化，使现场工作更轻松，更方便，更简单。同时被国家经贸委列为城乡电网建设和改造推荐企业，企业产品已在我国电力、煤矿、石油、化工、冶金、建筑、铁路、通信等部门得到广泛的应用。研发的高电压试验设备和电气设备测试仪器受到了用户的称赞。公司主营产品：微机继电保护测试系统、串联谐振试验成套装置、交直流轻型高压试验变压器、变压器容量及空载负载特性测试仪、变压器变比组别测试仪、接地线成阻直流电阻测试仪、回路电阻测试仪、漏电保护测试仪、直流高压发生器、高压开关动特性测试仪、氧化锌避雷器测试仪、三倍频耐压装置、大电流发生器、多功能电能表现场校验仪、互感器检测装置等产品，高智能、自动化、体积小、重量轻、结构合理、功能完备为特点，通过国家相关部门的检测和鉴定,是电网建设和改造的推荐产品。

产品图片

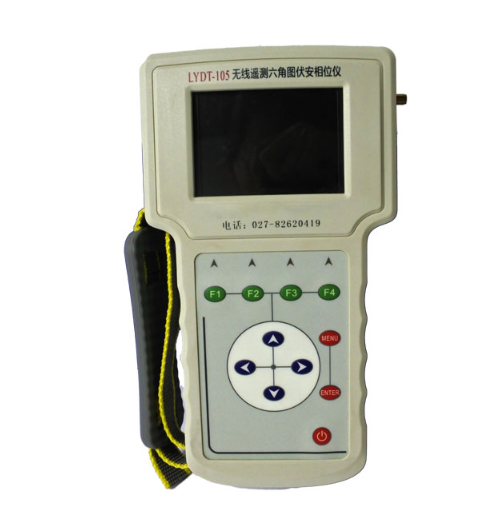

ZCDT-105无线遥测六角图伏安相位仪


产品介绍

ZCDT-105无线遥测六角图伏安相位仪是分布式无线同步测量伏安相位电参数的仪器，由两台手持测量终端和室外机组成，每台手持终端单独使用时，可以当作三相伏安相位表使用。

单台测量终端可以完成三相的电压、电流、相位、频率、功率、功率因数、三相不平衡度等电参数的高精度测量。

产品特点

具有如下功能及特点：

  •  采用无线同步采样技术，无需GPS,无需长电缆 多种相位参考，可选本机UA或IA，从机UA或IA

  •  采用专用定制天线，轻松应对站内各种复杂环境的  远距离无线通讯

  •  可选的无线中继器，解决地下室及屏蔽很好的室内无线通讯的问题

  •  单机同时测量1至3路交流电压；

  •  单机同时测量1至3路交流电流；

  •  单机测量电压间、电流间、电压与电流间的相位；

  •  单机测量频率；

  •  单机测量功率；

  •  单机显示六角图向量；

  •  单机三相不平衡度测量

  •  具有抗谐波干扰的功能，在有谐波的情况下，依然保持测量的精度

  •  电流幅值相位测量最小可达1mA. 非常适合变电站主变带负荷试验以及新建站或负荷小的站电流测量。

  •  配合室外机,PT一次加压试验

  •  配合室外机,CT一次通流试验

  •  配合室外机 变压器投运前六角图测试试验

  •  自动切换量程

  •  电压，电流采样全隔离

  •  可通过SD卡升级应用程序

  •  采用3.5寸彩色液晶显示屏

  •  内置大容量锂电池，一次充电后，不关屏幕背光时，可以连续工作10小时（开启背光关闭功能，待机时间更长）。


技术参数

类型

测量范围

单位

误差

分辨率

电压

5 ~ 600V

V

0.5% x 读数 +5个字

0.1V

电流

0.001 ~ 6A(可扩展)

A

0.5% x 读数 +5个字

0.0001A

有功功率

0.005 ~ 3600

W

0.5% x 读数(PF=1)

0.1W

无功功率

0.005 ~ 3600

VAR

0.5% x 读数(PF=0)

0.1Var

频率

45 ~ 65

Hz

0.02Hz

0.01Hz

相位

0 ~ 360

°

+ 0.5°

0.1°

无线同步相位误差：+ 0.5°
无线通讯距离： 1000米（开阔地）

选用无线中继器通讯距离：2000米（开阔地）


产品介绍

ZCDT-105无线遥测六角图伏安相位仪是分布式无线同步测量伏安相位电参数的仪器，由两台手持测量终端和室外机组成，每台手持终端单独使用时，可以当作三相伏安相位表使用。

单台测量终端可以完成三相的电压、电流、相位、频率、功率、功率因数、三相不平衡度等电参数的高精度测量。

产品特点

具有如下功能及特点：

  •  采用无线同步采样技术，无需GPS,无需长电缆 多种相位参考，可选本机UA或IA，从机UA或IA

  •  采用专用定制天线，轻松应对站内各种复杂环境的  远距离无线通讯

  •  可选的无线中继器，解决地下室及屏蔽很好的室内无线通讯的问题

  •  单机同时测量1至3路交流电压；

  •  单机同时测量1至3路交流电流；

  •  单机测量电压间、电流间、电压与电流间的相位；

  •  单机测量频率；

  •  单机测量功率；

  •  单机显示六角图向量；

  •  单机三相不平衡度测量

  •  具有抗谐波干扰的功能，在有谐波的情况下，依然保持测量的精度

  •  电流幅值相位测量最小可达1mA. 非常适合变电站主变带负荷试验以及新建站或负荷小的站电流测量。

  •  配合室外机,PT一次加压试验

  •  配合室外机,CT一次通流试验

  •  配合室外机 变压器投运前六角图测试试验

  •  自动切换量程

  •  电压，电流采样全隔离

  •  可通过SD卡升级应用程序

  •  采用3.5寸彩色液晶显示屏

  •  内置大容量锂电池，一次充电后，不关屏幕背光时，可以连续工作10小时（开启背光关闭功能，待机时间更长）。


技术参数

类型

测量范围

单位

误差

分辨率

电压

5 ~ 600V

V

0.5% x 读数 +5个字

0.1V

电流

0.001 ~ 6A(可扩展)

A

0.5% x 读数 +5个字

0.0001A

有功功率

0.005 ~ 3600

W

0.5% x 读数(PF=1)

0.1W

无功功率

0.005 ~ 3600

VAR

0.5% x 读数(PF=0)

0.1Var

频率

45 ~ 65

Hz

0.02Hz

0.01Hz

相位

0 ~ 360

°

+ 0.5°

0.1°

无线同步相位误差：+ 0.5°
无线通讯距离： 1000米（开阔地）

选用无线中继器通讯距离：2000米（开阔地）
