ZC-200kV/10kJ全自动冲击电压发生器

联系人:代英强
联系电话:027-8262****
企业地址湖北省-武汉市
详细地址武汉东湖新技术开发区光谷大道111号光谷・芯中心二期2-01幢6层04号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
武汉南电至诚电力设备有限公司是一家专业从事电力、电气测试设备,集研发、生产、经营于一体的企业。公司拥有一批技术人才,并通过与武汉各大院校、科研院所的广泛合作,向全国电力行业提供大量的好产品与完善的售后服务。   公司以产品质量为企业的生命。以市场为导向,以满足用户为主题,以周到的服务,合理的价格,深得广大用户赞誉。公司的产品研发团队由多年从事电力产品开发的研发人员组成,产品开发以国家相关行业标准和规程为依据,充分利用微电脑技术,实现产品的高智能化,使现场工作更轻松,更方便,更简单。同时被国家经贸委列为城乡电网建设和改造推荐企业,企业产品已在我国电力、煤矿、石油、化工、冶金、建筑、铁路、通信等部门得到广泛的应用。研发的高电压试验设备和电气设备测试仪器受到了用户的称赞。公司主营产品:微机继电保护测试系统、串联谐振试验成套装置、交直流轻型高压试验变压器、变压器容量及空载负载特性测试仪、变压器变比组别测试仪、接地线成阻直流电阻测试仪、回路电阻测试仪、漏电保护测试仪、直流高压发生器、高压开关动特性测试仪、氧化锌避雷器测试仪、三倍频耐压装置、大电流发生器、多功能电能表现场校验仪、互感器检测装置等产品,高智能、自动化、体积小、重量轻、结构合理、功能完备为特点,通过国家相关部门的检测和鉴定,是电网建设和改造的推荐产品。

产品图片

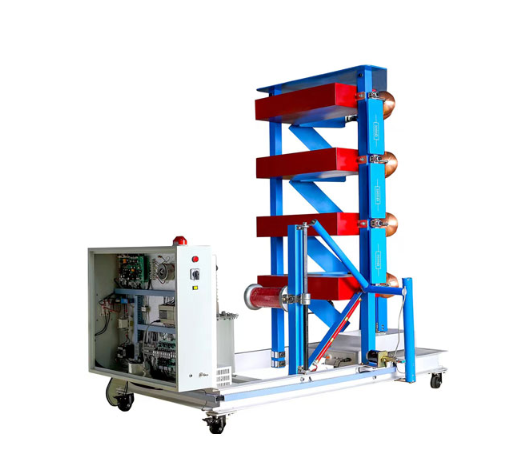

ZC-200kV/10kJ全自动冲击电压发生器


产品介绍

本参数适用于10kV及以下高压设备的冲击耐压试验,它提出了设备的功能设计、结构、性能、安装和试验等方面的技术说明。本套设备满足现行国际标准、国家标准及有关行业标准。

本冲击电压发生器试验系统装置主要适用于适用于10kV及以下高压设备的冲击耐压试验,也可用于其它产品的冲击试验。有以下使用条件:

1、海拔高度不超过1500m;

2、环境温度:-15~+50℃;

3、空气相对湿度:≤90%;

4、安装使用地点:户内使用,可移动;

5、必须设有一个可靠接地点,接地电阻<0.5Ω。


产品特点

采用IGCS-2020型全自动控制系统为冲击电压发生器主体部分提供各种控制,完全满足冲击试验的各种控制功能。

IGCS-2020控制系统采用进口器件,与设备主体的连接采用两芯光缆。

IGCS-2020全自动控制系统以可编程控制器为核心器件,因而控制器的体积非常小巧,控制器可实现手动控制和自动控制。使用专用软件包可进行计算机控制,从而实现智能化操作。专用软件包可以与测量和波形分析用的数字采集卡等配合使用,实现冲击电压试验系统计算机测控一体化。


技术参数

标称雷电波冲击电压FLD200kV
标称容量(能量)10kJ
级电容1.0μF,100kV干式全绝缘封装
级电压100kV
级数/级容量2/ 5kJ
输出波形1.2μs±30%/50μs±20%标准雷电冲击电压全波,效率≥90%
同步范围大于20%
使用持续时间小于80%额定工作电压时可连续工作,大于80%额定工作电压时可间断工作
幅值调节误压差小于1%,最低输出电不大于10%设备标称电压
同步误动率小于1%
