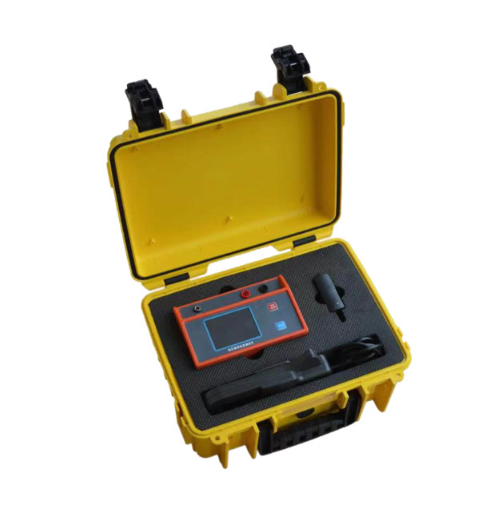

ZCTX-V变压器铁芯接地电流测试仪

产品介绍

变压器铁芯接地电流测试仪是专为现场在线测试电力系统中变压器铁芯接地电流、漏电流、频率、波形而精心设计制造的，由主机、电流钳、数据软件、通讯线等组成。电力变压器是电力系统中最重要的电气设备，运行中一旦出现故障，将会对电力系统造成严重的后果。正常运行的变压器铁芯是单点接地的，如有两点或两点以上同时接地，则铁芯与大地之间将形成电流回路，最大电流可达几十安培，将会造成铁芯局部过热甚至烧毁。本仪表能尽快发现变压器潜伏性的故障，是保证变压器安全运行和正常维护的主要工具。主要适用于变电站、发电厂作为变压器、电抗器等电气设备的铁芯与夹件的泄漏电流测试。也可用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域线路或设备的电流、漏电流测试。

电流钳选用特殊合金，采用最新磁性屏蔽技术，外界磁场影响小，抗干扰能力强，确保了常年无间断测量的高精度、高稳定性、高可靠性。其钳口内径为φ52mm，可钳φ52mm以下的电缆或接地线，便携式钳形设计，不必断开被测线路，非接触测量，安全快速。

数据软件具有历史数据查询功能，动态显示，波形指示；具有报警值设置及报警指示；具有历史数据读取、查阅、保存、打印等功能。

产品特点

主机采用高速微处理器，3.5寸彩色液晶屏，能实时显示被测电流的大小及波形；

运用FFT变换、数字滤波等技术，使测试数据更准确；

具有报警临界值设定及报警指示功能；

具有日期时间设置功能；

具有自动关机功能；

具有设定试品编号功能；

可以存储数据及波形200组。

技术参数
