GKC-T断路器线圈带电分析仪

联系人:代英强
联系电话:027-8262****
企业地址湖北省-武汉市
详细地址武汉东湖新技术开发区光谷大道111号光谷・芯中心二期2-01幢6层04号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
武汉南电至诚电力设备有限公司是一家专业从事电力、电气测试设备,集研发、生产、经营于一体的企业。公司拥有一批技术人才,并通过与武汉各大院校、科研院所的广泛合作,向全国电力行业提供大量的好产品与完善的售后服务。   公司以产品质量为企业的生命。以市场为导向,以满足用户为主题,以周到的服务,合理的价格,深得广大用户赞誉。公司的产品研发团队由多年从事电力产品开发的研发人员组成,产品开发以国家相关行业标准和规程为依据,充分利用微电脑技术,实现产品的高智能化,使现场工作更轻松,更方便,更简单。同时被国家经贸委列为城乡电网建设和改造推荐企业,企业产品已在我国电力、煤矿、石油、化工、冶金、建筑、铁路、通信等部门得到广泛的应用。研发的高电压试验设备和电气设备测试仪器受到了用户的称赞。公司主营产品:微机继电保护测试系统、串联谐振试验成套装置、交直流轻型高压试验变压器、变压器容量及空载负载特性测试仪、变压器变比组别测试仪、接地线成阻直流电阻测试仪、回路电阻测试仪、漏电保护测试仪、直流高压发生器、高压开关动特性测试仪、氧化锌避雷器测试仪、三倍频耐压装置、大电流发生器、多功能电能表现场校验仪、互感器检测装置等产品,高智能、自动化、体积小、重量轻、结构合理、功能完备为特点,通过国家相关部门的检测和鉴定,是电网建设和改造的推荐产品。

产品图片

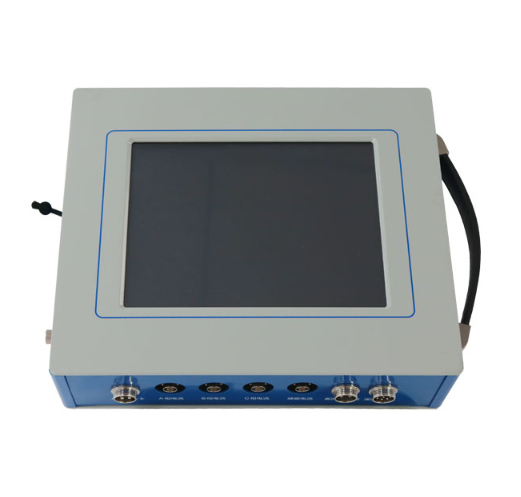

GKC-T断路器线圈带电分析仪


产品介绍

GKC-T断路器动特性带电分析仪是专用于断路器机构状态监测的装置,根据DL/T 846.3-2004、GDW11366-2014标准,既支持带电测试又能离线测试两种模式。断路器在运行中,通过断路器分(或合)闸线圈的电流、电压及主回路CT二次测三相电流等波形曲线图谱分析,对断路器操作机构的状态做出诊断,如:机构卡涩、油脂固化凝结、分/合闸线圈状态、辅助点失效、蓄电池稳定、合(分)闸时间、三相不同期性等。

产品特点

1、本仪器为工控机,主板基于CortexTM-A8,主频1GHZ,闪存1GB,开机速度快仅需16秒。

2、进口8.4寸彩色触摸屏,windows操作系统,人性化操作界面直观,便于现场操作人员使用。

3、存储容量大,可保存30000组数据。

4、支持中英文输入。

5、配备U盘接口,可直接把数据保存到U盘,也可以把数据传到电脑保存,通过专业软件进行分析打印。

6、内置大容量锂电池,待机时间长达20小时。

7、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关,开关动作一次,得到所有数据及图形。

8、内含包络线,通过标准数据和刚测量出来的同类型断路器的数据进行分析比对,及时发现问题。


技术参数

时间测量0~200S
0~999ms分辨率0.01ms
≥999ms分辨率0.1ms
精度0.05%±2个字
离线模式三路断口分、合闸时间及不同期性、弹跳次数、弹跳时间
在线模式三路断口分、合闸时间及不同期性
速度及行程测量(离线模式)刚分、刚合速度,分、合闸瞬时速度,分、合闸最大速度及平均速度;总行程、开距、超程、过冲行程、返弹行程
测速范围(离线模式)1mm传感器0.01~25.00m/s
0.1mm传感器0.01~5.00m/s
360°角度传感器1周波/ 0.25°
传感器测量范围(离线模式)直线传感器50mm
测量范围0-50mm
分辨率0.1mm
360线传感器360°
测量范围0-999mm
分辨率0.25°
仪器电源DC12V(请使用专用适配器充电),如使用时间超过两小时,请当天进行补充电量,如果三个月未内使用,也请进行补充电量,充电时间不小于5小时,不大于8小时
线圈电流(在线模式)0~200A,传感器100mv对应最大电流20A,10mv对应最大电流200A
线圈电压(在线模式)DC10~300V
主机体积240*200*70mm
使用环境-20℃~+50℃
相对湿度≤90%


产品介绍

GKC-T断路器动特性带电分析仪是专用于断路器机构状态监测的装置,根据DL/T 846.3-2004、GDW11366-2014标准,既支持带电测试又能离线测试两种模式。断路器在运行中,通过断路器分(或合)闸线圈的电流、电压及主回路CT二次测三相电流等波形曲线图谱分析,对断路器操作机构的状态做出诊断,如:机构卡涩、油脂固化凝结、分/合闸线圈状态、辅助点失效、蓄电池稳定、合(分)闸时间、三相不同期性等。

产品特点

1、本仪器为工控机,主板基于CortexTM-A8,主频1GHZ,闪存1GB,开机速度快仅需16秒。

2、进口8.4寸彩色触摸屏,windows操作系统,人性化操作界面直观,便于现场操作人员使用。

3、存储容量大,可保存30000组数据。

4、支持中英文输入。

5、配备U盘接口,可直接把数据保存到U盘,也可以把数据传到电脑保存,通过专业软件进行分析打印。

6、内置大容量锂电池,待机时间长达20小时。

7、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关,开关动作一次,得到所有数据及图形。

8、内含包络线,通过标准数据和刚测量出来的同类型断路器的数据进行分析比对,及时发现问题。


技术参数

时间测量0~200S
0~999ms分辨率0.01ms
≥999ms分辨率0.1ms
精度0.05%±2个字
离线模式三路断口分、合闸时间及不同期性、弹跳次数、弹跳时间
在线模式三路断口分、合闸时间及不同期性
速度及行程测量(离线模式)刚分、刚合速度,分、合闸瞬时速度,分、合闸最大速度及平均速度;总行程、开距、超程、过冲行程、返弹行程
测速范围(离线模式)1mm传感器0.01~25.00m/s
0.1mm传感器0.01~5.00m/s
360°角度传感器1周波/ 0.25°
传感器测量范围(离线模式)直线传感器50mm
测量范围0-50mm
分辨率0.1mm
360线传感器360°
测量范围0-999mm
分辨率0.25°
仪器电源DC12V(请使用专用适配器充电),如使用时间超过两小时,请当天进行补充电量,如果三个月未内使用,也请进行补充电量,充电时间不小于5小时,不大于8小时
线圈电流(在线模式)0~200A,传感器100mv对应最大电流20A,10mv对应最大电流200A
线圈电压(在线模式)DC10~300V
主机体积240*200*70mm
使用环境-20℃~+50℃
相对湿度≤90%
