ZCVLF程控超低频高压发生器

联系人:代英强
联系电话:027-8262****
企业地址湖北省-武汉市
详细地址武汉东湖新技术开发区光谷大道111号光谷・芯中心二期2-01幢6层04号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
武汉南电至诚电力设备有限公司是一家专业从事电力、电气测试设备,集研发、生产、经营于一体的企业。公司拥有一批技术人才,并通过与武汉各大院校、科研院所的广泛合作,向全国电力行业提供大量的好产品与完善的售后服务。   公司以产品质量为企业的生命。以市场为导向,以满足用户为主题,以周到的服务,合理的价格,深得广大用户赞誉。公司的产品研发团队由多年从事电力产品开发的研发人员组成,产品开发以国家相关行业标准和规程为依据,充分利用微电脑技术,实现产品的高智能化,使现场工作更轻松,更方便,更简单。同时被国家经贸委列为城乡电网建设和改造推荐企业,企业产品已在我国电力、煤矿、石油、化工、冶金、建筑、铁路、通信等部门得到广泛的应用。研发的高电压试验设备和电气设备测试仪器受到了用户的称赞。公司主营产品:微机继电保护测试系统、串联谐振试验成套装置、交直流轻型高压试验变压器、变压器容量及空载负载特性测试仪、变压器变比组别测试仪、接地线成阻直流电阻测试仪、回路电阻测试仪、漏电保护测试仪、直流高压发生器、高压开关动特性测试仪、氧化锌避雷器测试仪、三倍频耐压装置、大电流发生器、多功能电能表现场校验仪、互感器检测装置等产品,高智能、自动化、体积小、重量轻、结构合理、功能完备为特点,通过国家相关部门的检测和鉴定,是电网建设和改造的推荐产品。

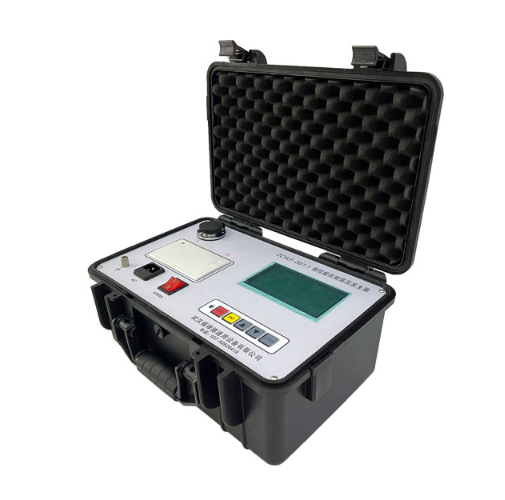

产品图片

ZCVLF程控超低频高压发生器



产品介绍

      程控超低频高压发生器替代工频谐振变压器。用于发电机、电缆、电力电容器等大容性设备的交流耐压试验之中。数字变频,自动试验,过程实时汉字提示,显示输出波形。标准:10KV及以下电缆、发电机耐压试验,20KV及以下电缆、发电机耐压试验,35KV及以下电缆、发电机耐压试验;型号:ZCVLF-30/1.1,ZCVLF-40/1.1,ZCVLF-50/1.1,ZCVLF-60/1.1,ZCVLF-70/1.1,ZCVLF-80/1.1。


产品特点

      >电流、电压、波形数据均直接从高压侧采样获得,所以数据准确。
      >具有过压保护功能,当输出超过所设定的限压值时,仪器将停机保护,动作时间小20ms。
      >具有过流保护功能:设计为高低压双重保护,高压侧可按设定值进行精确停机保护;低压侧的电流超过额定电流时将进行停机保护,动作时间都小于20ms。
      >高压输出保护电阻设计在升压体内,所以外面不需另接保护电阻。
      >由于采用了高低压闭环负反馈控制电路,所以输出无容升效应。

技术参数

输出频率0.1Hz、0.05Hz、0.02Hz
带载能力0.1Hz最大1.1μF
0.05Hz最大2.2μF
0.02Hz最大5.5μF
测量精度3%
电压正,负峰值误差≤3%
电压波形失真度≤5%
使用条件户内、户外
温度-10℃~+40℃
湿度≤85%RH
电源频率50Hz,电压220V±5%
若使用便携式发电机供电,发电机要求频率50Hz,电压220V±5%,功率应大于3KW,并且在发电机的输出端并联一只功率不小于800W的阻性负载(如电炉),以便稳定发电机的运转速度。否则仪器将不能正常工作。
型号额定电压带载能力重量适用范围
ZCVLF-30/1.130KV0.1Hz,≤1.1μF

控制器:4Kg

升压器:25Kg

10KV以下电缆、发电机耐压试验
0.05Hz,≤2.2μF
0.02Hz,≤5.5μF
ZCVLF-40/1.140KV0.1Hz,≤1.1μF

控制器:5Kg

升压器:30Kg

10KV以下电缆、发电机耐压试验
0.05Hz,≤2.2μF
0.02Hz,≤5.5μF
ZCVLF-60/1.160KV0.1Hz,≤1.1μF

控制器:5Kg

升压器:55Kg

20KV以下电缆、发电机耐压试验
0.05Hz,≤2.2μF
0.02Hz,≤5.5μF
ZCVLF-80/1.180KV0.1Hz,≤0.6μF

控制器:8Kg

升压器:55Kg

35KV以下电缆、发电机耐压试验
0.05Hz,≤1.2μF
0.02Hz,≤3.0μF
