ZCFR型系列数字高压表(交直流两用分压器)

联系人:代英强
联系电话:027-8262****
企业地址湖北省-武汉市
详细地址武汉东湖新技术开发区光谷大道111号光谷・芯中心二期2-01幢6层04号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
武汉南电至诚电力设备有限公司是一家专业从事电力、电气测试设备,集研发、生产、经营于一体的企业。公司拥有一批技术人才,并通过与武汉各大院校、科研院所的广泛合作,向全国电力行业提供大量的好产品与完善的售后服务。   公司以产品质量为企业的生命。以市场为导向,以满足用户为主题,以周到的服务,合理的价格,深得广大用户赞誉。公司的产品研发团队由多年从事电力产品开发的研发人员组成,产品开发以国家相关行业标准和规程为依据,充分利用微电脑技术,实现产品的高智能化,使现场工作更轻松,更方便,更简单。同时被国家经贸委列为城乡电网建设和改造推荐企业,企业产品已在我国电力、煤矿、石油、化工、冶金、建筑、铁路、通信等部门得到广泛的应用。研发的高电压试验设备和电气设备测试仪器受到了用户的称赞。公司主营产品:微机继电保护测试系统、串联谐振试验成套装置、交直流轻型高压试验变压器、变压器容量及空载负载特性测试仪、变压器变比组别测试仪、接地线成阻直流电阻测试仪、回路电阻测试仪、漏电保护测试仪、直流高压发生器、高压开关动特性测试仪、氧化锌避雷器测试仪、三倍频耐压装置、大电流发生器、多功能电能表现场校验仪、互感器检测装置等产品,高智能、自动化、体积小、重量轻、结构合理、功能完备为特点,通过国家相关部门的检测和鉴定,是电网建设和改造的推荐产品。

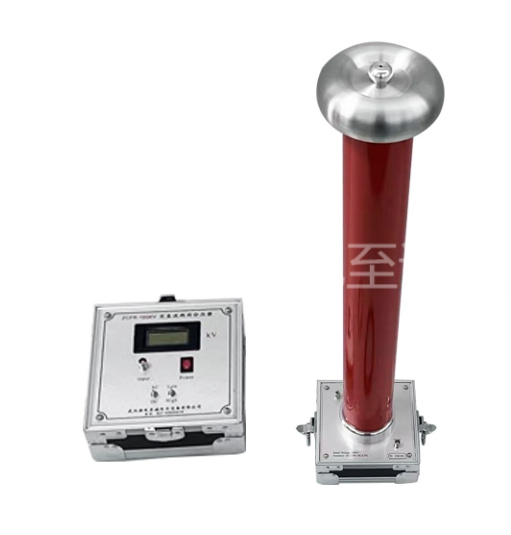

产品图片

ZCFR型系列数字高压表(交直流两用分压器)


产品介绍

      数字高压表(交直流两用分压器、高压测量仪)主要用于工频和直流高电压测量。采用美国进口的填充介质,分压器内部采用多种专利屏蔽技术,使该系列产品有更长的使用寿命和更高的稳定性。

      ZCFR型数字高压表是阻容等电位屏蔽分压式高压测量装置。主要用于脉冲高压,雷电高压,工频高压的测量。是代替高压静电电压表的佳选。具有操作简便,显示直观,精度高、体积小、重量轻等特点,适应于发电厂、变电站、高压电器设备制造厂和高电压试验室等部门作为高电压测量之理想装备。

本分压器通过仪表线与分压器相连,可实现远距离清晰读数,使用安全、方便。该系列分压器输入阻抗高,线性度好,采用特殊的屏蔽技术,减少高压对示值的影响,从而实现高稳定度,高线性度。

该系列分压器体积小,重量轻,便于携带,为现场工地的检测工作带来极大的便利。


型号:ZCFR-50kV、ZCFR-100kV、ZCFR-150kV、ZCFR-200kV、ZCFR-300kV、ZCFR-400kV、ZCFR-500kV


产品特点

>可代替高压静电电压表

>使用方便、显示直观、测量精度高
>采用进口填充材料,使结构更小,重量更轻,可靠性更高,内部局部放电量降到最低

技术参数

型号FLDFR-50kVFLDFR-100kVFLDFR-150kVFLDFR-200kVFLDFR-300kVFLDFR-400kV
电压等级(kV)50
100150200300400
直流频率(Hz)<2
交流频率(Hz)30-300
A型准确度(%)AC:1.5%/DC:1.0%
B型准确度(%)AC:1.0%/DC:0.5%
C型准确度(%)AC:0.5%/DC:0.5%
阻抗(MΩ)65012001700M2200M3500M4300M
电容量(pF)320180150120120-500100-800
分压比1000:1或10000:1特殊比例可定做
尺寸(mm)150×150160×160200×200260×260800×800
电缆阻抗(Ω)50/75
量程范围1、分高低两个量程

2、低量程:0-20 kV

3、高量程:20kV-标称额定电压

1、低量程:0-200 kV

2、高量程:200kV-标称额定电压

电缆长度(米)3
456810
重量(kg)5.56.910.614.123.548.2
填充介质进口干式高分子材料
使用温度范围0~45℃
相对湿度<85%RH,无凝露
海拔高度<1500米,高海拔地区可以定做
使用场所限制户内使用或晴朗天气条件下户外使用

注:其他规格可按客户需求定做
