UHF&AE便携手持式局放仪

联系人:代英强
联系电话:027-8262****
企业地址湖北省-武汉市
详细地址武汉东湖新技术开发区光谷大道111号光谷・芯中心二期2-01幢6层04号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
武汉南电至诚电力设备有限公司是一家专业从事电力、电气测试设备,集研发、生产、经营于一体的企业。公司拥有一批技术人才,并通过与武汉各大院校、科研院所的广泛合作,向全国电力行业提供大量的好产品与完善的售后服务。   公司以产品质量为企业的生命。以市场为导向,以满足用户为主题,以周到的服务,合理的价格,深得广大用户赞誉。公司的产品研发团队由多年从事电力产品开发的研发人员组成,产品开发以国家相关行业标准和规程为依据,充分利用微电脑技术,实现产品的高智能化,使现场工作更轻松,更方便,更简单。同时被国家经贸委列为城乡电网建设和改造推荐企业,企业产品已在我国电力、煤矿、石油、化工、冶金、建筑、铁路、通信等部门得到广泛的应用。研发的高电压试验设备和电气设备测试仪器受到了用户的称赞。公司主营产品:微机继电保护测试系统、串联谐振试验成套装置、交直流轻型高压试验变压器、变压器容量及空载负载特性测试仪、变压器变比组别测试仪、接地线成阻直流电阻测试仪、回路电阻测试仪、漏电保护测试仪、直流高压发生器、高压开关动特性测试仪、氧化锌避雷器测试仪、三倍频耐压装置、大电流发生器、多功能电能表现场校验仪、互感器检测装置等产品,高智能、自动化、体积小、重量轻、结构合理、功能完备为特点,通过国家相关部门的检测和鉴定,是电网建设和改造的推荐产品。

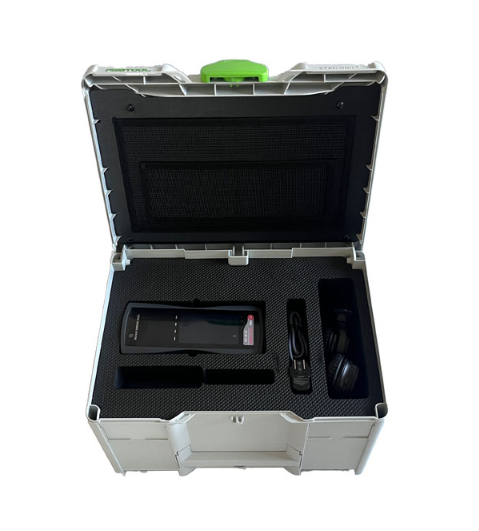

产品图片

UHF&AE便携手持式局放仪


产品介绍

本产品可广泛应用于电力系统的剧院检测,包括高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、GIS、架空线路、电缆等设备的绝缘状态检测,通过以下几项指标来衡量电气设备的放电程度:

局部放电强度检测:通过测量 1 个工频周期内的放电信号,根据放电脉冲序列中最大值(dB)来表征局部放电的强度。

局部放电频度检测:装置测量 1 个工频周期内的放电信号,提取放电脉冲并根据放电脉冲数量来表征局部放电的频度。

产品特点

1、配置不同传感器实现几乎所有的电气设备的局部放电检测;

2、提供时域波形、PRPD、PRPS等多种放电图谱,实现不同放电类型的分析;

3、人性化的人机界面方便不同设备的数据管理,包括历史数据变化趋势的追溯、横向与纵向数据分析,实现被测设备360°全面诊断;

4、内置超声波传感器和暂态地电压(以下简称TEV)传感器,可外接变压器、GIS、架空线路、电缆等专用传感器;

5、采用非侵入式检测方式,测试过程中无需停电,无需额外配置高压源,比传统的脉冲式局部放电检测仪使用更加方便;

6、测试带宽范围为30kHz ~ 2.0GHz,适用各种频段的检测原理。


技术参数

TEV 测量

AE 测量

测量范围

0-60 dBmV

测量范围

-6dBμV 至 68dBμV

分辨率

1dB

分辨率

1dB

精度

±1dB

精度

±1dB

每周期最大脉冲

1400

频率范围

20~200 kHz

测量频带

3~100MHz



AA 测量

UHF测量

测量范围

-6dBμV~68dBμV

检测频段

300-2000MHz

分辨率

1dB

测量范围

0-60 dBmV

精度

±1dB

灵敏度

<1dBm

传感器中心频率

40 kHz

传感器频段

300-2000MHz

HFCT 测量

传感器传输阻抗

5mV/mA

检测频率

1~30MHz

灵敏度

≤50pC

硬件

外壳

ABS

显示

4.0 寸RGB液晶屏

采样精度

12bit

同步方式

内同步、外同步

连接器

USB 接口(兼充电器输入)

3.5mm 立体声耳机插孔

外部超声波传感器输入

无线 wifi

无线同步基准

耳机

最小 8 欧姆

SD 卡

标配 16G ~ 64G

内置电池

3.7V/5000mAh 锂电池

工作时间

约 6 小时

充电器

AC 90-264V 或 DC 5V

使用温度

-20 ~ 50℃

湿度

20-85% 相对湿度

体积、重量

210*100*35(mm) 0.4KG(主机)
