ZCPX智能工频相位仪(工频频率相位计)

联系人:代英强
联系电话:027-8262****
企业地址湖北省-武汉市
详细地址武汉东湖新技术开发区光谷大道111号光谷・芯中心二期2-01幢6层04号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
武汉南电至诚电力设备有限公司是一家专业从事电力、电气测试设备,集研发、生产、经营于一体的企业。公司拥有一批技术人才,并通过与武汉各大院校、科研院所的广泛合作,向全国电力行业提供大量的好产品与完善的售后服务。   公司以产品质量为企业的生命。以市场为导向,以满足用户为主题,以周到的服务,合理的价格,深得广大用户赞誉。公司的产品研发团队由多年从事电力产品开发的研发人员组成,产品开发以国家相关行业标准和规程为依据,充分利用微电脑技术,实现产品的高智能化,使现场工作更轻松,更方便,更简单。同时被国家经贸委列为城乡电网建设和改造推荐企业,企业产品已在我国电力、煤矿、石油、化工、冶金、建筑、铁路、通信等部门得到广泛的应用。研发的高电压试验设备和电气设备测试仪器受到了用户的称赞。公司主营产品:微机继电保护测试系统、串联谐振试验成套装置、交直流轻型高压试验变压器、变压器容量及空载负载特性测试仪、变压器变比组别测试仪、接地线成阻直流电阻测试仪、回路电阻测试仪、漏电保护测试仪、直流高压发生器、高压开关动特性测试仪、氧化锌避雷器测试仪、三倍频耐压装置、大电流发生器、多功能电能表现场校验仪、互感器检测装置等产品,高智能、自动化、体积小、重量轻、结构合理、功能完备为特点,通过国家相关部门的检测和鉴定,是电网建设和改造的推荐产品。

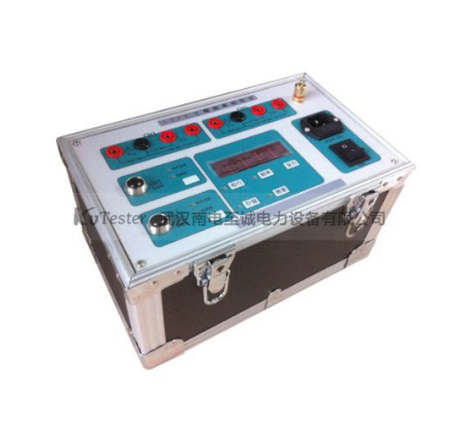

产品图片

ZCPX智能工频相位仪(工频频率相位计)


产品介绍

      ZCPX智能工频相位仪该仪器囊括了电力相位测试的全部项目,包括距离保护中的最大灵敏度,转移阻抗角等,并可在不断开二次回路的情况下进行保护测试,如作六角图及母差保护等测试。

产品特点

       >高技术、高精度、高可靠性的电力及工频测试仪器,在国内同类产品中居领先地位。

技术参数

工频频率测试:

输入信号AC1V~500V正弦波
测试范围16.00(Hz)~99.99(Hz)
绝对误差0.01(Hz)
主要用于高精度的工频频率测试,如:网频监视仪、检验表计、频率变送器、以及低周波继电器等

显示方式:5位LED数码管显示。

指标

测试方法

测试范围

精度等级

输入信号

电压输入阻抗(KΩ)

电流输入阻抗(Ω)

电压(V)

电流(A)

①U1― U2

0.0-360.0

0.2

1-500


>1000


②U1--I3

0.0-360.0

0.2

1-500

0.1-10.00

>1000

见说明

适用范围:相位的高精度测试。如:现场作最大灵敏度,转移阻抗角及相位变送器等

③U1― I2

(I2用测试钳)

0.0-360.0

1.0

1-500

0.1-5.0

>1000


④I1----I2

I1 I2均用测试钳

0.0-360.0

1.0


0.1-5.0



适用范围:用于电气回路的不开路测试。如在二次回路作六角图和母差保护测试等

说明:测试方式②电流输入阻抗0.1-1A档为4Ω,1—10.0A为 0.1Ω


通道隔离仪器的左右通道完全隔离,同名端不共地,可防止误接测量导线引起的触电和短路事故
工作电源AC220V±10%     50Hz±20%
谐波抑制输入信号波形失真不大于5%时,不影响测量精度
环境温度-10℃~+40℃
相对湿度不大于85%RH
工作时间不间断持续工作(主要是监视网频)
自检功能具有完善的自动校正功能,可自动消除因通道或频率的变化漂移而产生的对相位测试的影响,还可消除谐波对相位测试的影响,以保证长期使用的高精度
