产品详情

ZCGX-A地下管线测试仪
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
武汉南电至诚电力设备有限公司是一家专业从事电力、电气测试设备,集研发、生产、经营于一体的企业。公司拥有一批技术人才,并通过与武汉各大院校、科研院所的广泛合作,向全国电力行业提供大量的好产品与完善的售后服务。
公司以产品质量为企业的生命。以市场为导向,以满足用户为主题,以周到的服务,合理的价格,深得广大用户赞誉。公司的产品研发团队由多年从事电力产品开发的研发人员组成,产品开发以国家相关行业标准和规程为依据,充分利用微电脑技术,实现产品的高智能化,使现场工作更轻松,更方便,更简单。同时被国家经贸委列为城乡电网建设和改造推荐企业,企业产品已在我国电力、煤矿、石油、化工、冶金、建筑、铁路、通信等部门得到广泛的应用。研发的高电压试验设备和电气设备测试仪器受到了用户的称赞。公司主营产品:微机继电保护测试系统、串联谐振试验成套装置、交直流轻型高压试验变压器、变压器容量及空载负载特性测试仪、变压器变比组别测试仪、接地线成阻直流电阻测试仪、回路电阻测试仪、漏电保护测试仪、直流高压发生器、高压开关动特性测试仪、氧化锌避雷器测试仪、三倍频耐压装置、大电流发生器、多功能电能表现场校验仪、互感器检测装置等产品,高智能、自动化、体积小、重量轻、结构合理、功能完备为特点,通过国家相关部门的检测和鉴定,是电网建设和改造的推荐产品。
产品图片

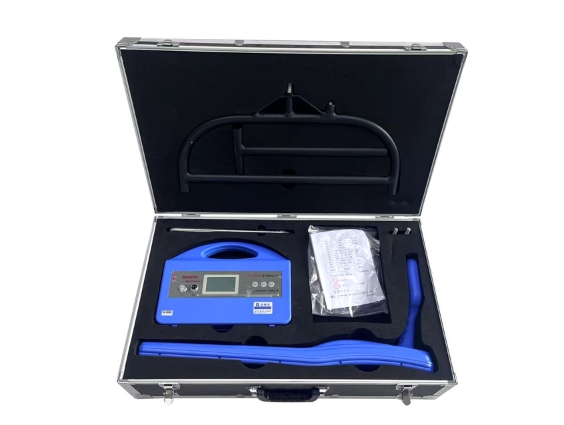

ZCGX-A地下管线测试仪
产品介绍
管线探测仪是利用电磁感应的原理来探测地下电缆的精确走向、深度以及定位 电缆的开路、短路及外皮故障点,管线探测仪的智能化全汉字、图形操作指示及声 音调频指示,使它成为当今最容易使用的管线定位仪。
发射机内置欧姆表可自动测 量环路电阻及连续的自动输出阻抗匹配,以保证输出最佳的匹配信号。
产品特点
1、全数字式定位仪,显示清晰,定位可靠;
2、便携轻巧、使用方便、查找快捷;
3、内置 充电电池,测试时不需市电;
4、具有电缆埋深显示、电流显示;
5、大屏液晶图形显示、测试中不需耳机;
6、内置欧姆表可测量电缆环路电阻;
7、具有电缆定位和故障查找两种功能;
8、可以找到高达 2MΩ的对地绝缘故障;
9、具有背光功能适应夜间操作。
技术参数
1、接收机:
工作频率 | 低频、中频,高频,射频 50HZ | |
天线模式 | 波谷法(竖直线圈)、波峰法(水平线圈) | |
声音指示 | 随信号强度变化的调频音调 | |
电流指示 | 显示被测电缆的有效电流值(单位:mA) | |
工作温度 | -10°C——+55°C | |
电池型号 | 可充电电池 | |
电量指示 | 图形显示 | |
电池寿命 | 连续工作>8 小时 | 间断工作 >16 小时 |
尺寸大小 | 70×20×11CM | |
重 量 | 3 公斤(带电池) | |
信号强度表示 | 梯形图、数字量程 0——999 | |
增益控制 | 手动调节 动态范围为 100db | |
探测深度 | 最大探测不小于 10 米 | |
最大探测距离 | 直连法时绝缘良好的电缆最大可达15KM | |
深度测量 | 按深度键 三位数字显示,最大可测深达 2.5 米 | |
精 度 | 低频 | ±(1—5)%≤2.5 米 |
射频 | ±(5—12)%≤2.5 米 |
2、发射机:
工作频率 | 低频、中频,高频,射频 |
工作模式 | 直连法、耦合法、感应法 |
匹配负载 | 5 欧姆—3000 欧姆 |
阻抗显示 | 五位数字 |
过热过流 | 自动保护 |
功率输出 | 低挡、中档、高挡 |
电池类型 | 8 节一号碱性电池 |
电池寿命 | 连续工作 4 小时至 8 小时取决于使用时的频率、输出功率 |
间断工作 6 小时至 10 小时取决于使用时的频率、输出功率 | |
工作温度 | -10°C—55°C |
尺寸大小 | 16×16×39CM |
重 量 | 4 公斤(含电池) |
产品介绍
管线探测仪是利用电磁感应的原理来探测地下电缆的精确走向、深度以及定位 电缆的开路、短路及外皮故障点,管线探测仪的智能化全汉字、图形操作指示及声 音调频指示,使它成为当今最容易使用的管线定位仪。
发射机内置欧姆表可自动测 量环路电阻及连续的自动输出阻抗匹配,以保证输出最佳的匹配信号。
产品特点
1、全数字式定位仪,显示清晰,定位可靠;
2、便携轻巧、使用方便、查找快捷;
3、内置 充电电池,测试时不需市电;
4、具有电缆埋深显示、电流显示;
5、大屏液晶图形显示、测试中不需耳机;
6、内置欧姆表可测量电缆环路电阻;
7、具有电缆定位和故障查找两种功能;
8、可以找到高达 2MΩ的对地绝缘故障;
9、具有背光功能适应夜间操作。
技术参数
1、接收机:
工作频率 | 低频、中频,高频,射频 50HZ | |
天线模式 | 波谷法(竖直线圈)、波峰法(水平线圈) | |
声音指示 | 随信号强度变化的调频音调 | |
电流指示 | 显示被测电缆的有效电流值(单位:mA) | |
工作温度 | -10°C——+55°C | |
电池型号 | 可充电电池 | |
电量指示 | 图形显示 | |
电池寿命 | 连续工作>8 小时 | 间断工作 >16 小时 |
尺寸大小 | 70×20×11CM | |
重 量 | 3 公斤(带电池) | |
信号强度表示 | 梯形图、数字量程 0——999 | |
增益控制 | 手动调节 动态范围为 100db | |
探测深度 | 最大探测不小于 10 米 | |
最大探测距离 | 直连法时绝缘良好的电缆最大可达15KM | |
深度测量 | 按深度键 三位数字显示,最大可测深达 2.5 米 | |
精 度 | 低频 | ±(1—5)%≤2.5 米 |
射频 | ±(5—12)%≤2.5 米 |
2、发射机:
工作频率 | 低频、中频,高频,射频 |
工作模式 | 直连法、耦合法、感应法 |
匹配负载 | 5 欧姆—3000 欧姆 |
阻抗显示 | 五位数字 |
过热过流 | 自动保护 |
功率输出 | 低挡、中档、高挡 |
电池类型 | 8 节一号碱性电池 |
电池寿命 | 连续工作 4 小时至 8 小时取决于使用时的频率、输出功率 |
间断工作 6 小时至 10 小时取决于使用时的频率、输出功率 | |
工作温度 | -10°C—55°C |
尺寸大小 | 16×16×39CM |
重 量 | 4 公斤(含电池) |
