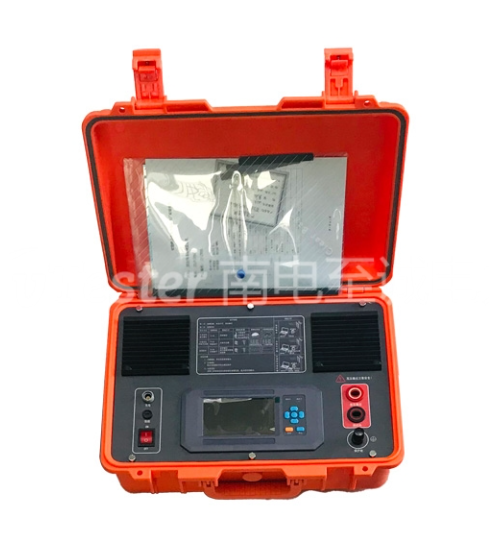

ZCJD-300架空线小电流接地故障定位仪

产品介绍

ZCJD-200架空线小电流接地故障定位仪，适用于小电流接地系统架空线路，在线路发生单相接地故障而停运后，可用本设备对接地点进行精确定位。

ZCJD-200是一套便携设备，可进行多条线路的故障定位。整套设备由发射机（ZCJD-200T）、传感器（ZCJD-200S）、接收机（ZCJD-200R）及附件组成。在故障线路停运后，由发射机向线路施加超低频高压信号使故障重现，在线路沿途用绝缘杆将传感器挂在线路上检测信号，并通过无线方式向地面上的接收机传输数据，接收机显示测量结果。在故障点前，电流持续存在，故障点后，电流消失。可先进行粗略分段，再精确定点，从而快速确定故障位置。

产品特点

1、适用于小电流接地系统配电网，检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地等多种故障。

2、在线路停运后进行定位，特别适用于有电缆分支的故障线路。

3、施加高压信号使故障重现，电流信号稳定，易于检测。

4、超低频信号避免系统分布电容影响，能对高阻值故障进行定位。

5、发射机安全特性：高压启动闭锁功能、输出允许直接短路。

6、传感器使用高灵敏度传感器，开口设计，无需闭合，方便在线路上挂接。

7、传感器和接收机无线通讯传输，安全可靠。

8、发射机可使用市电、发电机供电，传感器和接收机干电池供电。

9、发射机体积小，重量轻；传感器为体积重量*小化设计，方便沿线挂接；接收机为手持式设计。

10、接收机采用大屏幕液晶显示器，显示传感器状态、电流波形和电流值。

技术参数
