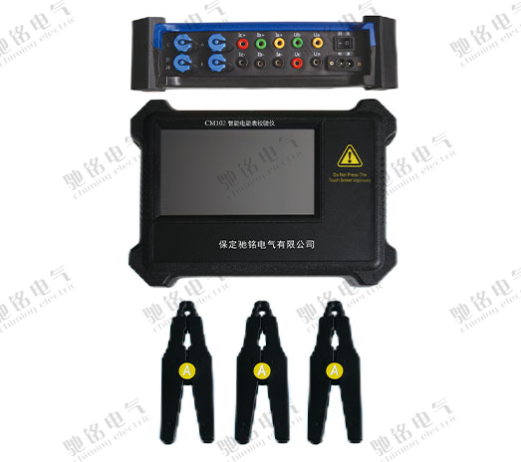

CM102智能电能表校验仪

一、产品概述

CM102三相电能表现场校验仪采用当今流行的ARM处理器，168M主频128M内存可扩充4G存储卡。液晶采用7寸高清彩色触摸屏，结合emwin显示界面，使仪器界面友好操作简单，可全触屏操作无需键盘。仪器可支持文件系统可与电脑无缝对接。

二、功能及特点

1. 在不停电，不改变计量回路接线的情况下，检测出计量装置的误差，从而判断此计量装置是否有故障。

2. 可测量电压、电流、功率、相角、功率因数、频率等多种电参量，从而准确判断检测出计量装置回路的故障。

3. 可测量CT变比误差和相角（选配功能）。

4. 显示三相电压电流的向量图，可直观的检查计量装置的接线错误。

5. 电流回路使用钳型互感器进行测量，使得操作人员无需打开电流回路，就可以快速、简捷、可靠的进行测量。

6. 可不改变接线检测无功电能表的综合误差。

7. 仪器具有波形显示及谐波分析功能，仪器可同时或分别显示各路电压电流波形图。仪器可分析1-32次谐波含量及谐波值，并画出柱形图。

8. 仪器内置emwin操作系统，支持全拼汉字输入法，7寸真彩液晶显示，全触控操作，也可以选择键盘操作，设计人性化，操作方便。一屏可显示多种电参量。

9. 仪器支持DBF数据库管理查询并支持优盘导出功能，并支持Excel电子表格打开，无需后台软件操作。

三、技术性能

1. 输入特性

   电压：2～450V 自动转换量限

   钳型电流互感器测量范围：0.1～5A（20A、100A、500A可选配）

   相角：0～359.9º

   频率：45～55Hz

2. 检测仪准确度：0.05级

3. 工作温度：-20℃～+50℃

4. 工作电源：85V～265VAC    整机功耗：≤3VA

5. 体     积：长：320mm，宽：270mm，高：140mm

6. 重     量：3kg

7. 绝缘

   a.电压、电流输入端对机壳的绝缘电阻≥100MΩ

   b.工作电源输入端对外壳之间承受工频2kV（有效值）历时1分钟试验。
