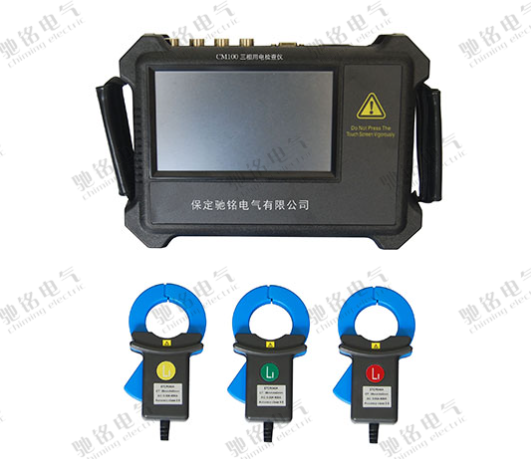

CM100三相用电检查仪

一、产品概述

CM100用电检查综合测试仪是专门为电力系统现场检查智能电表及计量装置运行情况而设计的，随着技术进步，智能电表的大量应用，所需检测项目不断增加，现有的传统检测设备已不再满足现场工作的需要。

CM100用电检查综合测试仪采用当今流行的ARM处理器，168M主频128M内存可扩充4G存储卡。液晶采用7寸高清彩色触摸屏，结合emwin显示界面，使仪器界面友好操作简单，可全触屏操作无需键盘。仪器可支持文件系统可与电脑无缝对接。

二、功能及特点

1. 在不停电，不改变计量回路接线，不打开计量装置情况下，检测出计量装置的综合误差（含电能表、CT、接线误差），从而判断此计量装置是否有故障。

2. 可测量校验低压计量装置内的带CT和不带CT单相、三相三线、三相四线电能表的基本误差。

3.  可测量电压、CT一次电流、CT二次电流、功率、相角、功率因数、频率等多种电参量，从而准确判断检测出计量装置回路的故障。

4.  可测量CT变比误差和相角。

5. 显示向量图，可直观的检查计量装置的接线错误，并画出接线模拟图以及接线错误提示。

6. 电流回路使用钳型互感器进行测量，使得操作人员无需打开电流回路，就可以快速、简捷、可靠的进行测量。

7. 电压回路输入范围0-400V自动切换量限；钳型互感器测量范围0.25～500A，整个测量范围内，自动切换量限。

8.  可不改变接线检测低压计量装置（内装无功表）的综合误差，和无功电能表基本误差。

9. 仪器具有波形显示及谐波分析功能，仪器可同时或分别显示各路电压电流波形图。仪器可分析1-32次谐波含量及谐波值，并画出柱形图。

10. 仪器内置emwin操作系统，支持全拼汉字输入法，7寸真彩液晶显示，无需键盘全触控操作，一屏可显示多种电参量。

11.仪器支持DBF数据库管理查询并支持优盘导出功能，并支持Excel电子表格打开，无需后台软件操作。

三、技术性能

1. 输入特性

   电压：0～400V 自动转换量限

   钳型电流互感器测量范围：大钳表1A～500A，小钳表0.25A～20A自动切换量限（大钳表，小钳表根据客户需求选配）

   相角：0～359.9º

   频率：45～55Hz

2. 检测仪准确度：0.5级、1级

3.工作温度：-20℃～+50℃

4. 工作电源：85V～265VAC   整机功耗：≤3VA

5. 体积: 长： 280mm，宽：200mm，高：75mm

6. 重量：2kg
