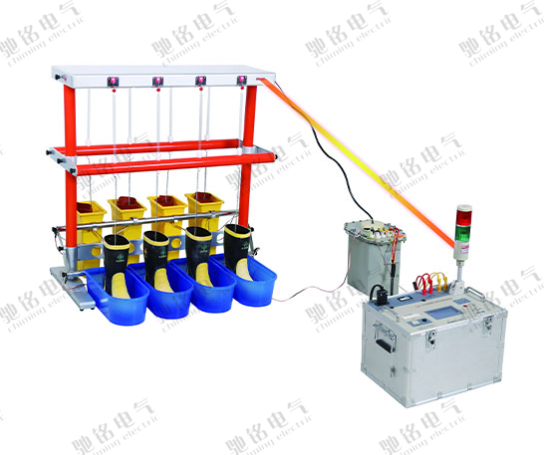

全自动绝缘靴（手套）试验装置
一、产品概述
BCM970全自动绝缘靴（手套）试验装置采用多路高压泄流测量技术和红外数据通讯技术，实现了测量高压泄漏电流的目的。通过本技术的应用，测试仪与高压系统完全隔离，不仅可以测量多路高压泄漏电流。
为了提高工作效率，一次可以同时进行8只试品的试验，为避免重复试验，采用高压分断技术，试验过程中可以将击穿的试品脱离高压试验系统，没有击穿的试品继续试验直到完成试验。
二、主要功能
1、同时进行8只绝缘靴或绝缘手套的试验，分别测量泄漏电流。
2、采用大屏幕液晶全汉字显示，显示信息量大，一屏同时显示8路高压泄漏电流、试验电压、电流、计时时间等参数。
3、可测量试验电压、试验变压器一次电流等参数。
4、采用红外通讯技术，使操作台与高压系统隔离。
5、全自动进行耐压试验。试验开始后，仪器自动合闸以国标要求升压速度自动升压，升至预定电压开始计时并保持试验电压，时间到自动降压至零并断电，同时显示各试品泄漏电流并自动保存试验结果。
6、具有接地容器，便于操作。
7、每路试品均具备高压分断机构，当任意一路击穿时，该路试品将自动脱离高压，不影响试验的进行。
8、具有过压、过流保护功能。
9、具有高压危险警示灯显示。
10、可保存60组试验数据及结果，随时查阅。
11、实时日历时钟功能。
三、技术参数
额定输出电压：50kV
额定容量： 5kVA
输出电压量程：50.0 kV（250V）
电压测量误差：＜±（0.2%U+0.02%Umax）,其中U为示值，Umax为量程上限值
输入电流量程：25.0A
电流测量误差：＜±（0.2%I+0.02%Imax）,其中I为示值，Imax为量程上限值
泄漏电流量程：25.0mA
泄漏电流测量误差：±（0.5%I+2个字）,其中I为示值
泄漏电流分辨率：0.1 mA
数显计时：10~990 S
