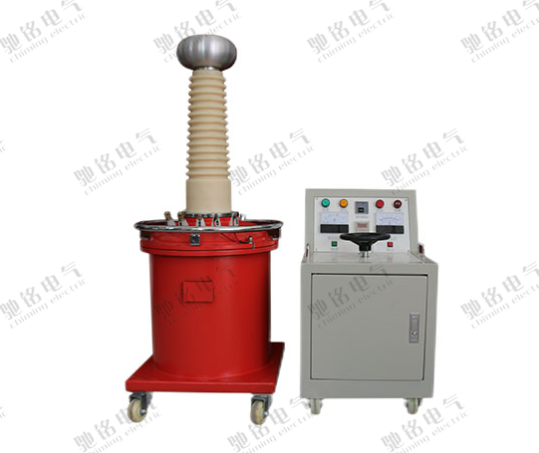

TDM系列充气式试验变压
一、产品概述
TDM试验变压器是电力设备检测及预防性试验所需的试验设备。随着我国电力工业的发展,对试验变压器的电压等级的要求也越来越高,而油绝缘试验变压器在体积上和重量上越来越不能满足现场工作的要求。随着我国基础科学研究的进步,新材料,新工艺的应用,把新的绝缘介质六氟化硫气体(SF6)推向了电力设备应用领域。由于六氟化硫气体良好的绝缘性能和灭弧性能,及不燃烧性,使得它作为新的绝缘介质得以广泛应用电力系统。
我厂经过多年的努力,研究成功了充气式轻型试验变压器,本产品与油浸式试验变压器相比具有体积小、重量轻、无油污染、不受气候变化的影响,电晕极小等优点,单台电压可达300KV。
二、产品特点
1、体积小,重量轻(比同等级电压、容量油浸式试验变压器轻40-65%),不受气候变化影响、电晕小,使用寿命长。
2、具有良好的电气绝缘性能及优异的灭弧性能。
3、洁净、无油污、无需维护。
三、 技术参数:
规格型号 | 额定容量(KVA) | 高压电压(KV) | 高压电流(mA) | 低电压输入 | 变比值 | |
电压(V) | 电流(A) | |||||
TDM5/50 | 5 | 50 | 100 | 200 | 25 | 500 |
TDM10/50 | 10 | 50 | 200 | 200 | 50 | 500 |
TDM20/50 | 20 | 50 | 400 | 400 | 53 | 500 |
TDM50/50 | 50 | 50 | 1000 | 400 | 12 | 500 |
TDM5/100 | 5 | 100 | 50 | 200 | 25 | 1000 |
TDM10/100 | 10 | 100 | 100 | 200 | 50 | 1000 |
TDM20/100 | 20 | 100 | 200 | 400 | 53 | 1000 |
TDM50/100 | 50 | 100 | 500 | 400 | 132 | 1000 |
TDM20/150 | 20 | 150 | 133 | 400 | 53 | 1500 |
TDM30/150 | 30 | 150 | 200 | 400 | 80 | 1500 |
TDM50/150 | 50 | 150 | 333 | 400 | 132 | 1500 |
TDM50/200 | 50 | 200 | 250 | 400 | 132 | 2000 |
TDM100/200 | 100 | 200 | 500 | 400 | 263 | 2000 |
